Rozhraní programu RFEM na Nemetschek Allplan
Import do programu RFEM
Prostřednictvím IFC, SAF souborů a dalších lze do programu RFEM importovat jednotlivé plochy nebo i několik ploch. Převádějí se přitom údaje o konstrukci jako například uzly, linie nebo materiál.
Půdorysy a další data lze převést ve formátu DXF a zobrazit je v programu RFEM jako hladinu na pozadí.

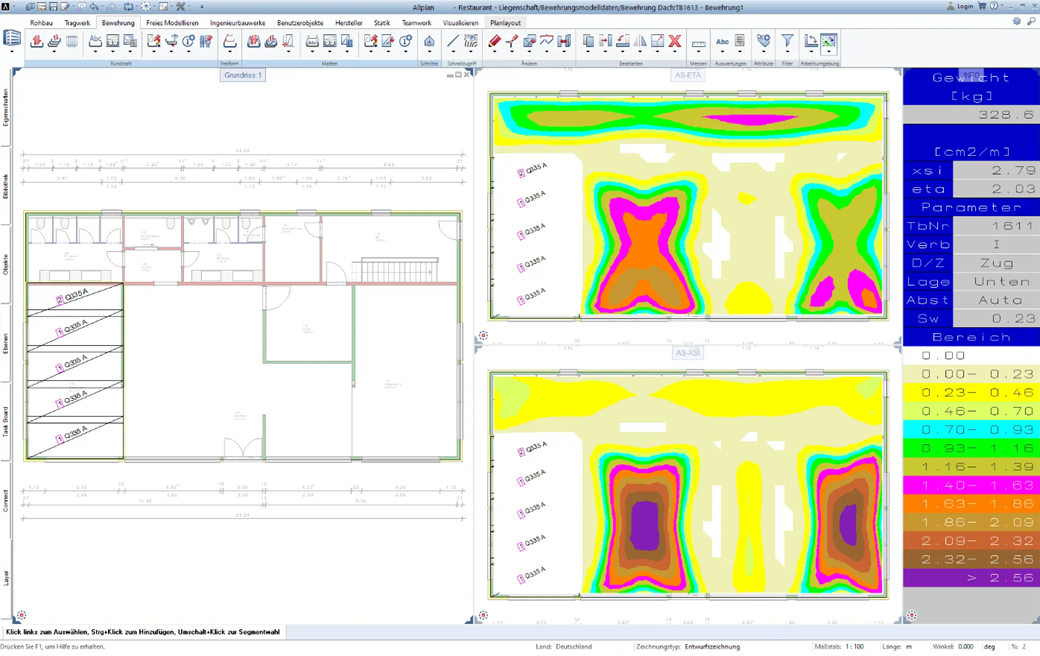

Export do programu Allplan
Výztuž stanovenou v modulu RF-CONCRETE lze exportovat pomocí souboru ASF do programu Allplan. V programu Allplan lze pak zobrazit obrys výztuže, případně barevné MKP obrázky výztuže.
Pokud je do plochy vložena výztuž, upraví se barevné zobrazení výztuže stanovené MKP, což znamená, že se hodnoty vložené výztuže odečtou od hodnot nutné výztuže.
V programech RFEM 6 a RSTAB 9 můžete liniové grafiky exportovat do formátu SVG (vektorové grafiky).
SVG je zkratka pro Scalable Vector Graphics a jedná se o formát souboru založený na XML pro zobrazení dvourozměrné vektorové grafiky. Tuto vektorovou grafiku lze beze ztrát škálovat. Soubory SVG lze upravovat v textových editorech, vkládat je na webové stránky a otvírat v běžných prohlížečích.
Tabulkové hodnoty z připravené tabulky Excel můžete několikerým kliknutím importovat do programu RFEM 6 / RSTAB 9 - buď jednotlivě nebo všechny najednou. Pro import je třeba nainstalovat plugin v aplikaci Microsoft Excel podle tohoto FAQ.
Věděli jste, že...? Všechny tabulky programů RFEM/RSTAB včetně výsledků můžete exportovat jednotlivě nebo najednou přímo do tabulky Excel nebo jako soubor CSV. Přitom máte několik možností:
- se záhlavím tabulek
- pouze vybrané objekty
- pouze vyplněné řádky
- pouze vyplněné tabulky
- exportovat data jako prostý text
Tímto způsobem vám program umožňuje určovat a přehledně spravovat exportovaná data. Uložené vzorce můžete exportovat stejně jako použité parametry buď přímo s tabulkou nebo jako samostatnou tabulku.

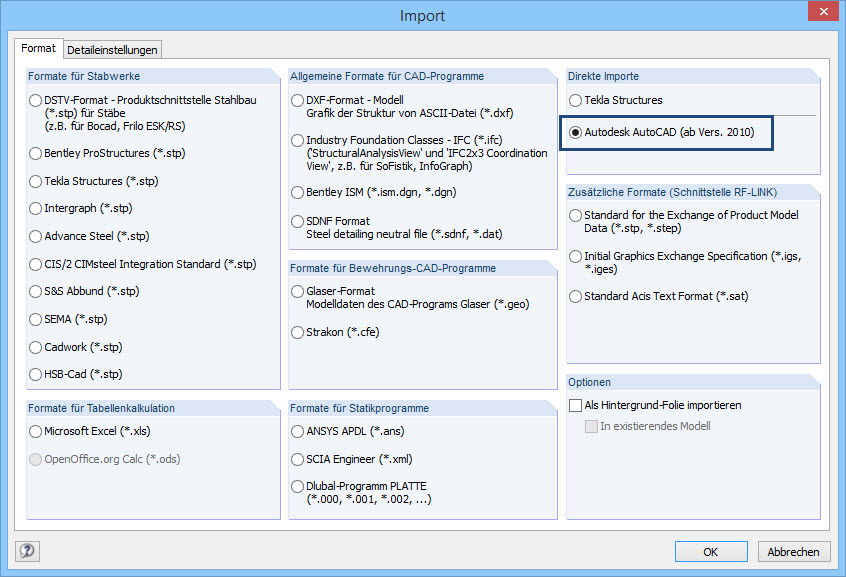

Používejte rozhraní pro efektivnější práci. Z programu Autodesk AutoCAD můžete do programu RFEM 6 / RSTAB 9 importovat konstrukce ve formátu DXF jako linie.
Kromě toho můžete z programu RFEM 6 / RSTAB 9 exportovat různé objekty (např. průřezy) do programu Autodesk AutoCAD do samostatných vrstev.
