Software di calcolo e progettazione strutturale e BIM

Progettazione 3D con il BIM

I programmi di calcolo strutturale di Dlubal Software si integrano perfettamente nella pianificazione secondo il metodo Building Information Modeling (BIM).

Attraverso una varietà di interfacce è possibile scambiare dati di modelli strutturali digitali con RFEM o RSTAB.

  • Progettazione orientata al BIM
  • Progettazione orientata al BIM

Interfaccia con SCIA Engineer

In RFEM e RSTAB è possibile importare i modelli del software di analisi strutturale SCIA Engineer utilizzando l'interfaccia XML.

1

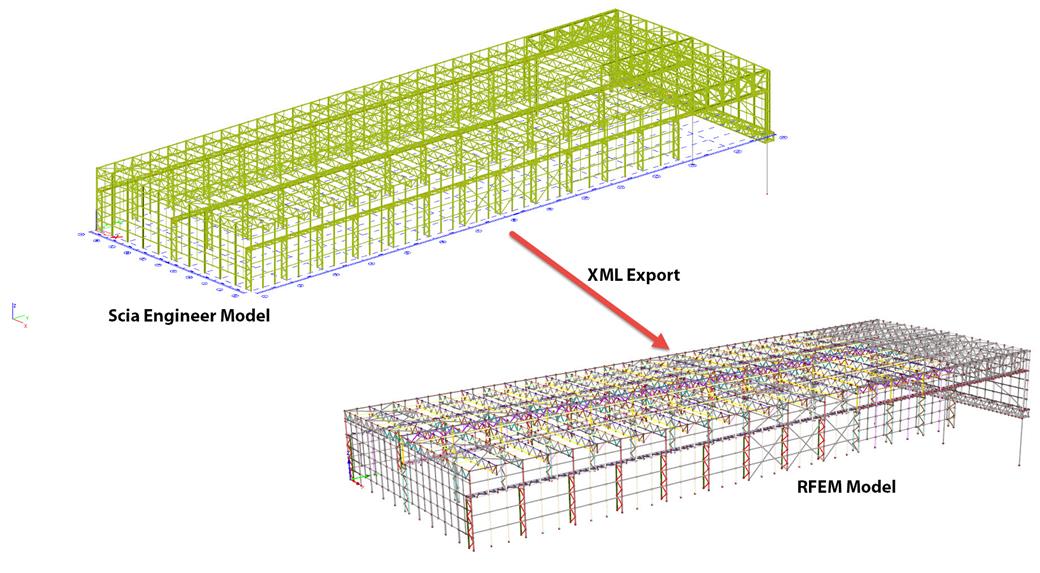

Importazione in RFEM/RSTAB

Un file di esportazione XML deve essere generato in SCIA Engineer che viene quindi importato in RFEM/RSTAB.

Oltre ai dati geometrici come nodi o aste, è anche possibile importare carichi e casi di carico.

2

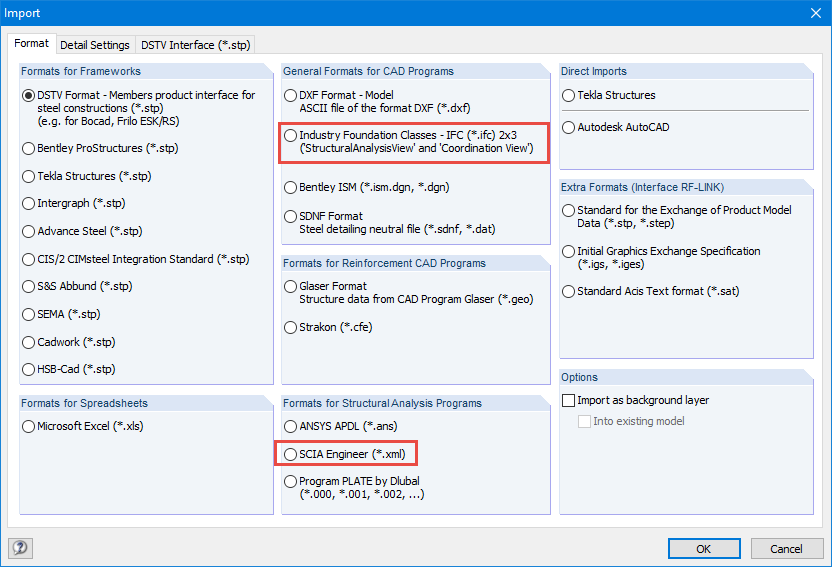

Interfaccia IFC come alternativa

I modelli IFC di SCIA Engineer possono essere referenziati in RFEM/RSTAB. I modelli vengono importati in RFEM/RSTAB, visualizzati e i componenti possono essere convertiti in oggetti di RFEM/RSTAB (aste, superfici, solidi).

I modelli IFC Coordination View referenziati possono essere visualizzati in parallelo al modello di calcolo di RFEM/RSTAB. Questa interfaccia contiene solo dati geometrici e nessuna informazione di carico.
