[ZH] FAQ 003178 | 内力分布的建议设置值是...

问题:

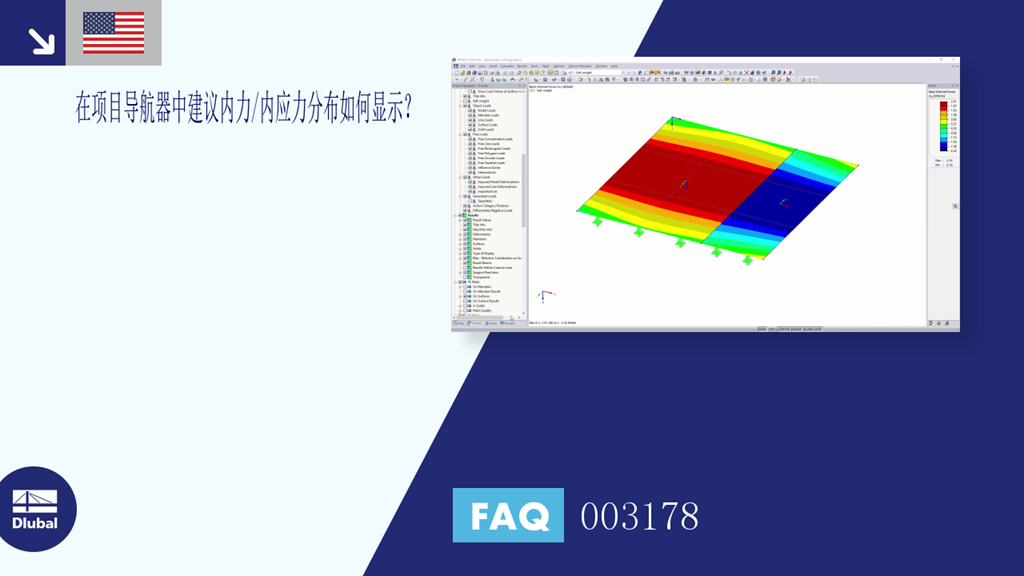

在项目导航器 -显示中建议如何设置内力/应力?

答案:
有限元分析决定每个有限元网格节点的结果。 通常对于图形来说内力或变形的连续分布是优选的。 为此需要对结果进行平滑,例如通过内插法。 但是,这个问题通常不能回答,因为必须在一个模型之间进行确定。 RFEM基本上区分以下五个选项:

单元上恒定
单元中的常数分布

不连续
基于特殊点的结果在单元内插

面内连续
计算给定面内节点的平均值,然后通过单元进行插值

连续总计
所有计算结果都在该节点上平均(与定义的面无关),然后通过单元进行内插

按组连续
也可以按组平滑结果。 RFEM为生成的组提供相似的材料属性。 您可以使用导航器中的右键菜单(用户组),来创建用户自定义的面或实体组。

有一篇有趣的技术文章。
