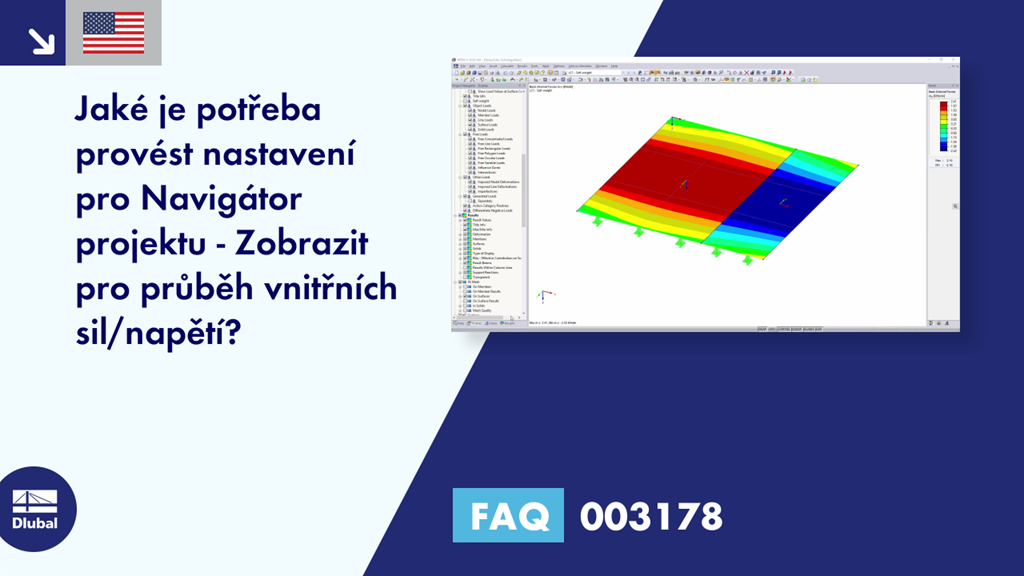

Jaké je potřeba provést nastavení pro Navigátor projektu - Zobrazit pro průběh vnitřních sil/napětí?

Odpověď

Při analýze metodou konečných prvků se spočítají výsledky v každém uzlu sítě konečných prvků. V grafice požadujeme ale většinou plynulé zobrazení průběhu vnitřních sil nebo deformací. K tomu je třeba zobrazit výsledky např. pomocí interpolace. Otázku ovšem nelze obecně zodpovědět, je třeba ji posoudit v závislosti na příslušném modelu. Program RFEM v zásadě rozlišuje mezi následujícími pěti možnostmi:

  • Konstantní v prvcích
    Konstantní průběh v prvku

  • Nespojitě
    Interpolace v prvku na základě výsledků ve speciálních bodech

  • Spojitě po ploše
    Střední hodnota uzlu v definovaných plochách s následnou interpolací po celém prvku

  • Spojitě celkem
    Všechny výsledky se stanoví pro uzel (nezávisle na definovaných plochách). Následně proběhne interpolace po celém prvku.

  • Spojitě po skupinách
    Uživatel má dále možnost průměrovat výsledky po skupinách. Program RFEM poskytuje vygenerované skupiny se stejnými materiálovými vlastnostmi. Skupiny ploch nebo těles zadané uživatelem můžeme vytvořit příkazem z místní nabídky navigátoru (kliknutím pravým tlačítkem myši na skupiny zadané uživatelem).
K tomuto tématu máme již k dispozici zajímavý odborný příspěvek.
