Pytanie:

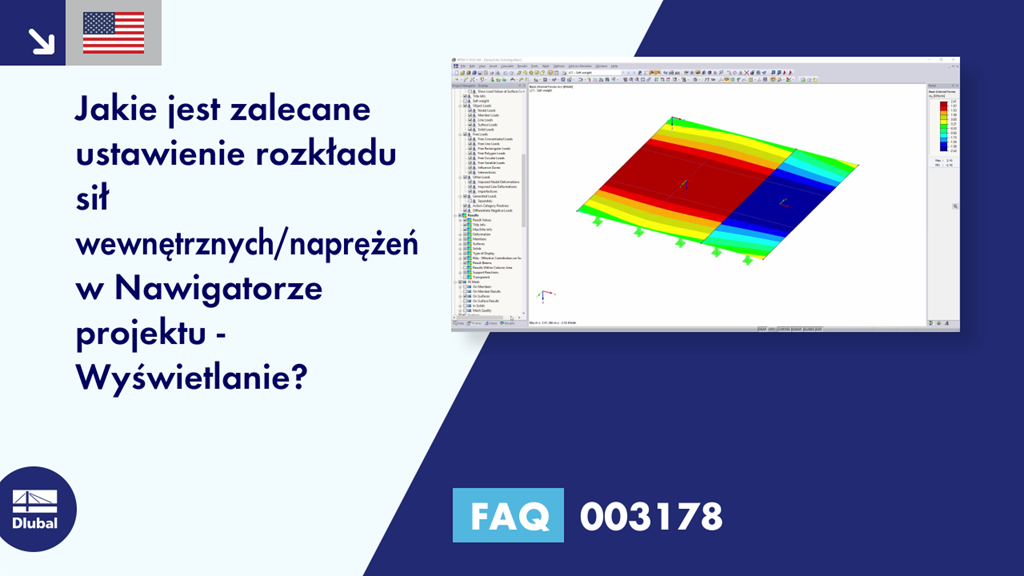

Jakie jest zalecane ustawienie rozkładu sił/naprężeń wewnętrznych w Nawigatorze projektu - Wyświetlanie?

Odpowiedź:
Analiza metodą elementów skończonych określa wyniki dla każdego węzła siatki ES. Zazwyczaj jednak wykres powinien przedstawiać ciągły rozkład siły wewnętrznej lub odkształcenia. W tym celu konieczne jest wygładzenie wyników, np. poprzez ich interpolację. Nie można jednak odpowiedzieć na to pytanie ogólnie, ponieważ decyzja musi zostać podjęta w zależności od modelu. Zasadniczo program RFEM rozróżnia pięć następujących opcji:

Stały w elementach
Stały rozkład w elemencie

Nieciągły
Interpolacja w elemencie na podstawie wyników w specjalnych punktach

Ciągły w powierzchniach
Obliczenie średniej w węźle w obrębie zdefiniowanych powierzchni, a następnie interpolacja poprzez element

Ciągły na całości
Wszystkie wyniki są uśredniane w węźle (niezależnie od zdefiniowanych powierzchni), a następnie interpolowane przez element

Ciągły według grup
Dodatkowo istnieje możliwość wygładzania wyników według grup. Program RFEM tworzy Wygenerowane grupy o jednakowych właściwościach materiałowych. Za pomocą menu kontekstowego nawigatora (klikając prawym klawiszem opcję Grupy użytkownika) można tworzyć grupy powierzchni lub brył zdefiniowane przez użytkownika.

Istnieje ciekawy artykuł techniczny na ten temat.
