Question :

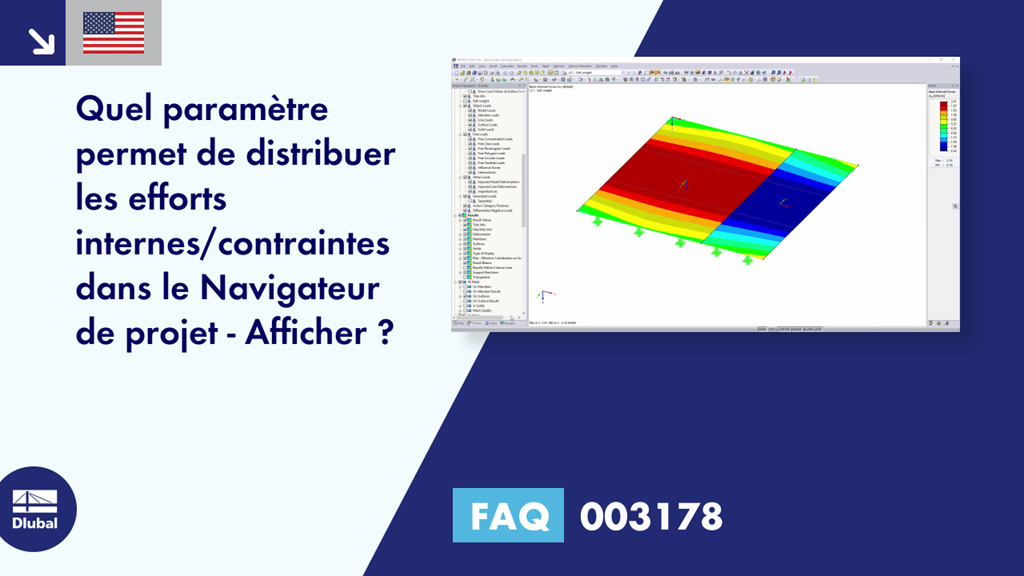

Quel paramètre permet de distribuer les efforts internes/contraintes dans le Navigateur de projet - Afficher ?

Réponse :
Le calcul aux EF permet de déterminer les résultats pour chaque nœud du maillage EF. Une distribution continue des efforts internes ou de la déformation est généralement préférable pour le graphique. Il faut donc lisser les résultats par interpolation, par exemple. Il est toutefois impossible d'apporter une réponse généraliste à cette question, car la solution doit être adaptée à chaque modèle. RFEM fait la distinction entre les cinq options suivantes :

Constante dans les éléments
Distribution constante dans l'élément

Non-continu
Interpolation dans l'élément basée sur les résultats dans les points spéciaux

Continu dans les surfaces
Moyenne au niveau du nœud au sein des surfaces définies, puis interpolation au niveau de l'élément

Continue totale
Tous les résultats sont pondérés au niveau du nœud (indépendamment des surfaces définies), puis l'élément est interpolé.

Continuellement par groupes
Il est également possible de lisser les résultats par groupes. RFEM fournit des groupes générés avec des propriétés de matériau identiques. De plus, il est possible de créer des groupes personnalisés de surfaces ou de solides via le menu contextuel du navigateur (clic droit sur Groupes d'utilisateurs)

Nous vous invitons à consulter cet article de notre base de connaissance à ce sujet.
