简而言之,该方法在压力机中假设无摩擦接触对初始几何形状进行压缩,直到由于展平而产生的应力彼此平衡。
→ 见视频

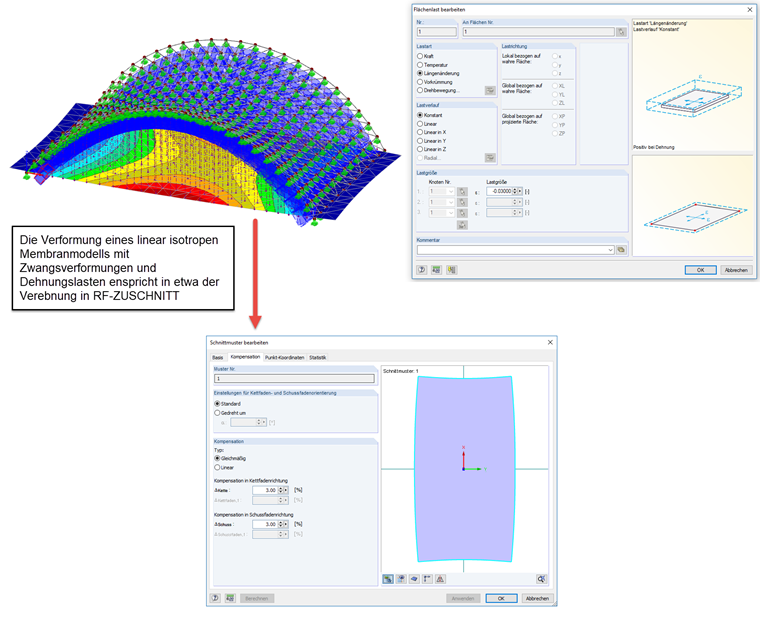

因为这个过程涉及到弯曲结构构件的全部力学知识,所以可以直接将补偿作为外加应变荷载考虑。
由于在 RF‑CUTTING‑PATTERN 算法中补偿规范中的应变与展平应变是相互作用的,因此无法与通常未补偿的裁剪模型的展平缩放进行比较。 考虑完整的“裁剪式样力学”以及所有应变项,可以提供非常高质量的裁剪式样几何形状。
在非线性计算中采用由所选裁剪式样中的平面、屈曲、单曲面或双曲面组成的真实网格几何形状,并按照最小化畸变能进行展平,假设定义的材料行为。
简而言之,该方法试图在压力机中压缩网格几何形状(假设为无摩擦接触),并寻找使组件平面内压扁产生的应力在平面内处于平衡状态的状态。 这样可以实现最小能量和最佳裁剪式样精度。 考虑了经向和纬向以及边界线的补偿。 然后,将在边界线上定义的裕量应用于生成的平面几何形状。
性能特点:
RF-CUTTING-PATTERN可以通过在RFEM模型的基本数据中的选项选项卡中激活。 激活附加模块后,在模型数据下会显示一个新的对象“裁剪式样”。 如果在基本位置要裁剪的膜面太大,可以通过裁剪线(线类型“通过两条线裁剪”或“通过面裁剪”)在相应的部分条带中。
然后可以使用“裁剪式样”对象为每种裁剪式样单独定义条目。 在这里您可以设置边界线、补偿和裕量。
工作顺序步骤:

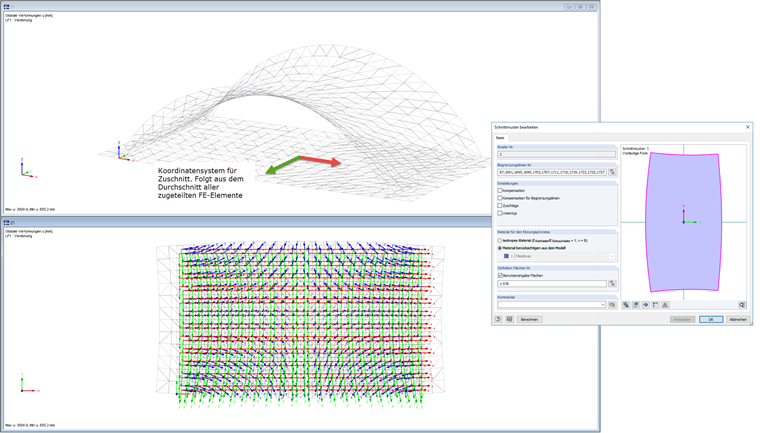

计算完成后,在裁剪式样对话框中会出现“点坐标”选项卡。 在该选项卡中,结果以表格的形式显示,坐标和图形窗口中的面。 坐标表中显示了展平后的每个网格节点相对于裁剪式样重心的新坐标。 此外,在图形窗口中显示的是重心坐标系的裁剪式样。 当选择表格单元格时,图形中会显示相应的节点和一个箭头。 此外,在节点表格下方还会显示裁剪式样的区域。
在 RFEM 的荷载工况 RF‑CUTTING‑PATTERN 中会显示每个图案的标准应力/应变结果。
