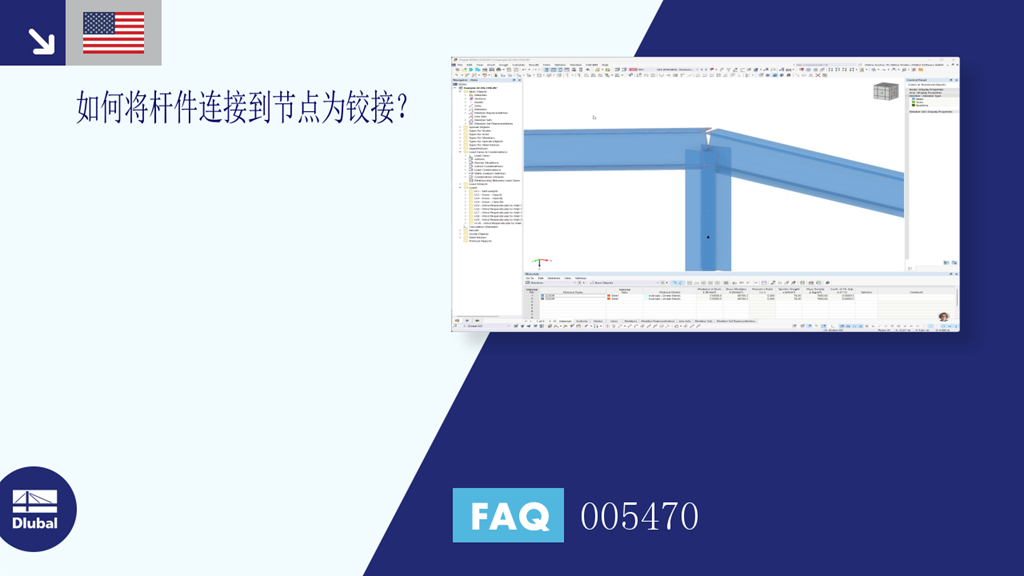

FAQ 005470 | 如何将杆件连接到节点为铰接?

问题:
如何将杆件连接到节点为铰接?

答案:
'''导航器到“新建杆件铰”'''对话框
要在 RFEM 6 或 RSTAB 9 中杆件铰连接,必须首先定义杆件铰。 "新建杆件铰"对话框可以通过菜单栏、导航器、表格或者"编辑杆件"对话框来打开。 以下视频显示了所有四种变体。

'''新建杆端铰'''
在定义一个新的杆端铰时,首先需要选择您的参照坐标系。 通过勾选“铰条件”,可以释放相应的铰接自由度。 下图中的杆端铰可以绕杆件的局部坐标轴 y 轴和 z 轴自由转动。 此外,您可以定义弹簧常数和非线性。
► 图片 | 新建杆件铰https://www.dlubal.com/zh/img/048266 对话框
您可以在 RFEM 6/RSTAB 9 在线手册中找到更多关于定义杆端铰的信息。

'''杆件端部铰接'''
在“编辑杆件”对话框中,可以为所选杆件定义杆端铰。 在“基本”选项卡中选择“铰”选项。
► 图片 | 编辑杆件与铰的对话框 https://www.dlubal.com/zh/img/048264

在“铰”选项卡中,可以为杆件两端分别选择先前定义的杆端铰。
► 图片 | 选择杆端铰对话框编辑杆件 https://www.dlubal.com/zh/img/048265
