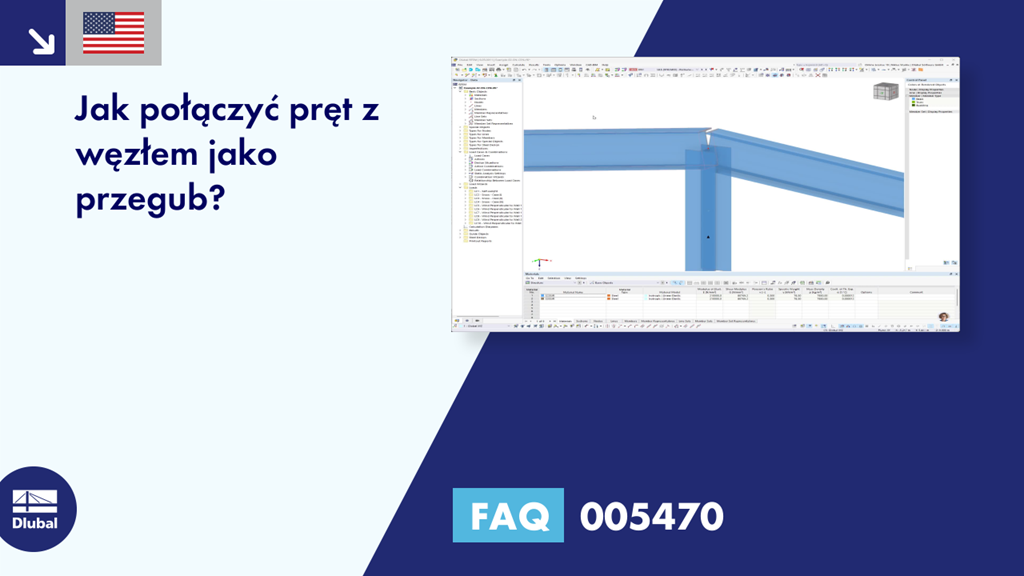

FAQ 005470 | Jak połączyć pręt z węzłem jako przegub?

Pytanie:
Jak połączyć pręt z węzłem jako przegub?

Odpowiedź:
'''Nawigator do okna dialogowego "Nowy przegub prętowy"'''
Aby połączyć pręt jako przegub w programie RFEM 6 lub RSTAB 9, należy najpierw zdefiniować zwolnienie pręta. Okno dialogowe "Nowy przegub prętowy" można otworzyć za pomocą paska menu, nawigatora, tabeli lub okna dialogowego "Edytuj pręt". Poniższy film pokazuje wszystkie cztery warianty.

'''Utwórz nowy przegub prętowy'''
Podczas definiowania nowego zwolnienia pręta najpierw należy wybrać układ odniesienia. Wybierając Warunki przegubu zwalniasz odpowiedni stopień swobody. Na rysunku poniżej zwolnienie pręta zostało zdefiniowane w taki sposób, że możliwy jest swobodny obrót pręta wokół lokalnych osi y i z. Ponadto można zdefiniować stałe sprężystości i nieliniowości.
► obraz | Nowy przegub prętowy https://www.dlubal.com/pl/img/048266
Więcej informacji na temat definiowania zwolnienia na końcu pręta można znaleźć w instrukcji online dla programu RFEM 6/RSTAB 9

'''Łączenie przegubowych końców pręta'''
W oknie dialogowym "Edytować pręt" można zdefiniować przeguby dla wybranych prętów. W tym celu w zakładce "Główne" należy wybrać opcję "Przeguby".
► obraz | Okno dialogowe Edytować pręt z przegubami https://www.dlubal.com/pl/img/048264

W zakładce „Przeguby” można wybrać przeguby na końcach pręta zdefiniowane wcześniej osobno dla obu końców pręta.
► obraz | Okno dialogowe Edytuj pręty Wybór przegubów prętowych https://www.dlubal.com/pl/img/048265
