Question :

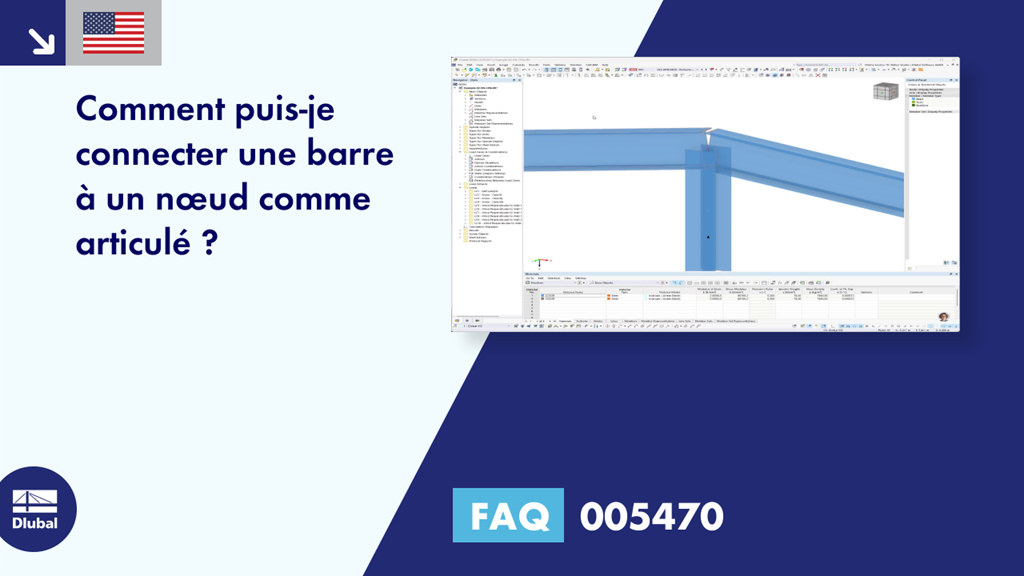

Comment connecter une barre à un nœud de façon à ce qu'elle soit articulée ?
Réponse :
Navigateur vers la boîte de dialogue « Nouvelle articulation de barre »
Pour connecter une barre de façon à ce qu'elle soit articulée dans RFEM 6 ou RSTAB 9, vous devez d'abord définir une articulation de barre. Vous pouvez ouvrir la boîte de dialogue « Nouvelle articulation de barre » via la barre de menus, le navigateur, le tableau ou la boîte de dialogue « Modifier la barre ». La vidéo suivante montre les quatre variantes.
Créer une nouvelle articulation de barre
Lorsque vous définissez une nouvelle articulation de barre, sélectionnez d'abord votre système de coordonnées de référence. En sélectionnant les Conditions d'articulation, vous relâchez le degré de liberté correspondant. Dans l'image ci-dessous, l'articulation de barre a été définie, par exemple, de sorte qu'une rotation libre autour des axes locaux y et z de la barre soit possible. Vous pouvez également définir les constantes de ressort et les non-linéarités.
► Image | Boîte de dialogue Nouvelle articulation de barre https://www.dlubal.com/fr/img/048266
Vous trouverez plus d'informations sur la définition d'une articulation d'extrémité de barre dans le manuel en ligne de RFEM 6/RSTAB 9
Connecter l'extrémité de la barre de manière flexible
Dans la boîte de dialogue « Modifier la barre », vous pouvez définir des articulations de barre pour les barres sélectionnées. Pour ce faire, sélectionnez « Articulations » dans l'onglet « Général ».
► Image | Boîte de dialogue Modifier la barre avec les articulations https://www.dlubal.com/fr/img/048264
Dans l'onglet « Articulations », vous pouvez sélectionner séparément les articulations de barre définies précédemment pour les deux extrémités de barre.
► Image | Boîte de dialogue Modifier les articulations de barre en sélectionnant les barres https://www.dlubal.com/fr/img/048265
