FAQ 002233 ZH

建模 | 结构

如何确定冲孔载荷和壁端?

回答

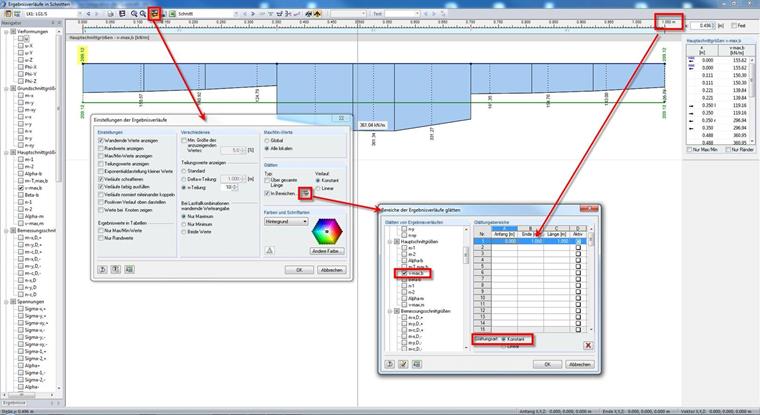

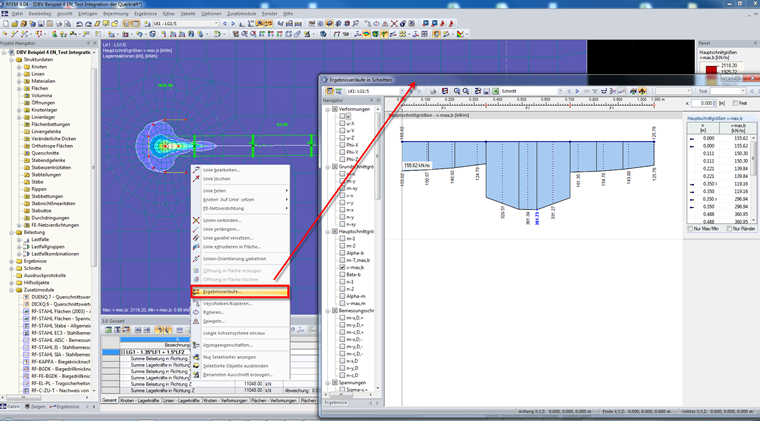

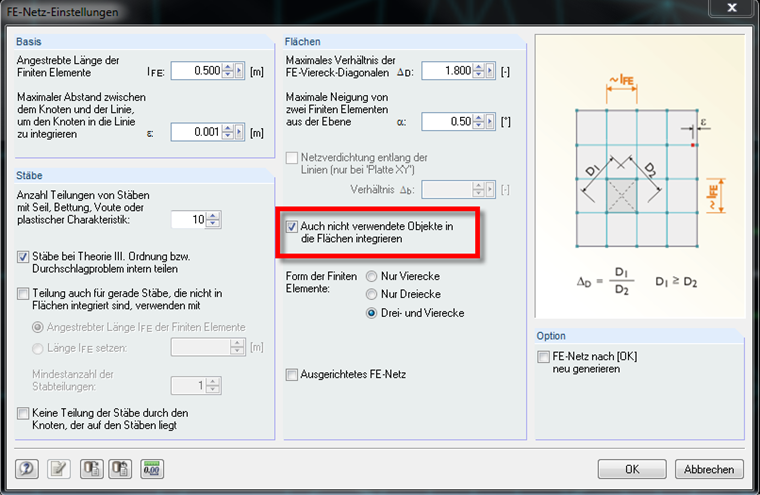

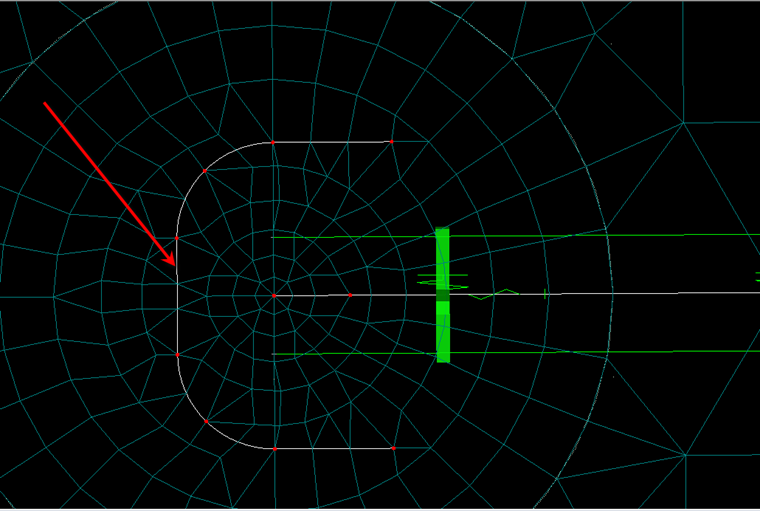

墙角通常是单一的,必须以工程术语来考虑。奇点通常是由凹角和刚度的大跳跃引起的。由于这不是程序中的问题,我只能用一个例子来解释一种确定设计横向力的可能方法。作为例子的基础,我使用文献“根据DIN 1045-1,第1卷:建筑施工(第3版)“由出版社Ernst&Sohn设计。 (摘录可在附录中找到)目的是确定临界圆截面的设计侧向力。根据DIN 1045-1,图38或图39找出临界圆截面的尺寸,并在RFEM中生成这些线。 (见图1)要在曲面中包含生成的线,请单击“计算” - >“有限元”网格设置,然后选择以下选项。如有必要,执行网络压缩。计算相关负载组合后,首先选择三条直线,然后在其中一条上单击鼠标右键,然后选择结果曲线。 (见图3)现在,使用以下设置平滑v-max,b的结果。 (见图4)记下平滑值(图表中为209.12 kN / m)以及总长度(图中1.05m)。以与直线相同的方式平滑弧线。 (为了同时显示结果曲线,只能同时选择相同类型的线。)注意平滑的v-max,b(221.04 kN / m)和长度(0.889m)这些值现在计算冲压试验的设计横向力:vEd =βx(209.12 kN / mx 1.05 m + 221.04 x 0.889 m)/(1.05 m + 0.889 m)= 289.69 kN / mm withβ墙角为= 1.35,墙角为β= 1.2(根据DIN 1045-1,图44)VEd = 289.69 kN / m/βx(1.05m + 0.889 m)= 416.08 kNi希望为此提供帮助,可以提供进一步的问题。

关键词

冲孔冲孔冲孔
