Risposta:
Gli angoli delle pareti sono spesso singolarità e devono essere considerati da un punto di vista ingegneristico. Le singolarità sono solitamente causate da angoli rientranti e da grandi salti di rigidezza.
Poiché questo non è un problema nel programma, posso solo spiegare una possibile procedura per determinare la forza di taglio di progetto usando un esempio. Come base per l'esempio, utilizzo la letteratura di riferimento "Beispiele zur Bemessung nach DIN 1045-1; Band 1: Hochbau (3a ed.)" di Ernst & Sohn. (Puoi trovare l'abstract sotto Download.)

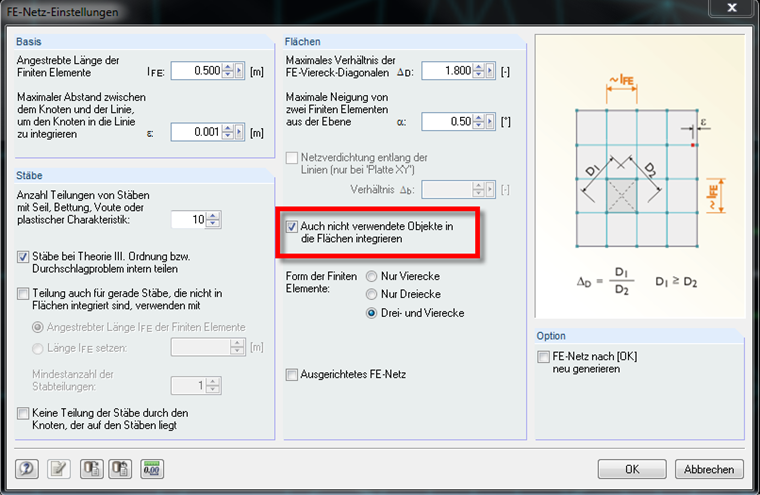

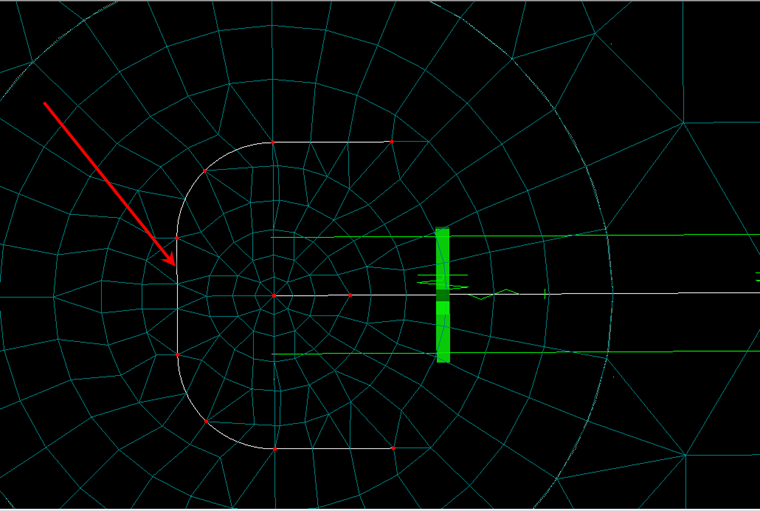

Lo scopo è determinare la forza di taglio di progetto nel perimetro di controllo. Determina le dimensioni del perimetro di controllo secondo DIN 1045-1, Figura 38 o Figura 39 e crea queste linee in RFEM (vedi Figura 01). Per includere le linee create nella superficie, fare clic su Calcolo → Impostazioni mesh EF e quindi selezionare la seguente opzione (vedere la Figura 02). Se necessario, eseguire un infittimento della mesh.

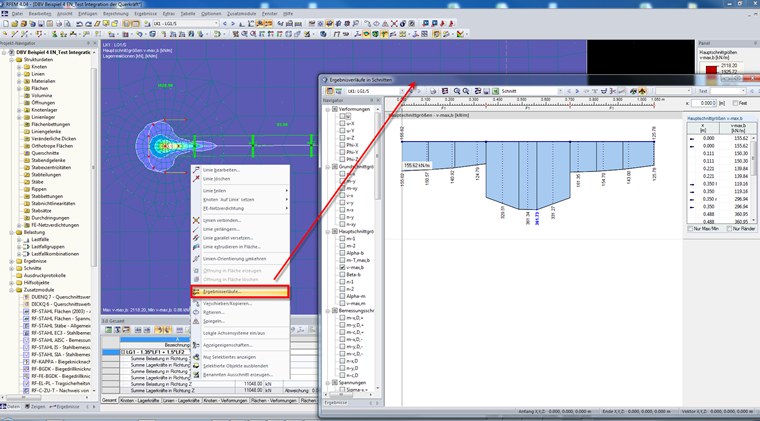

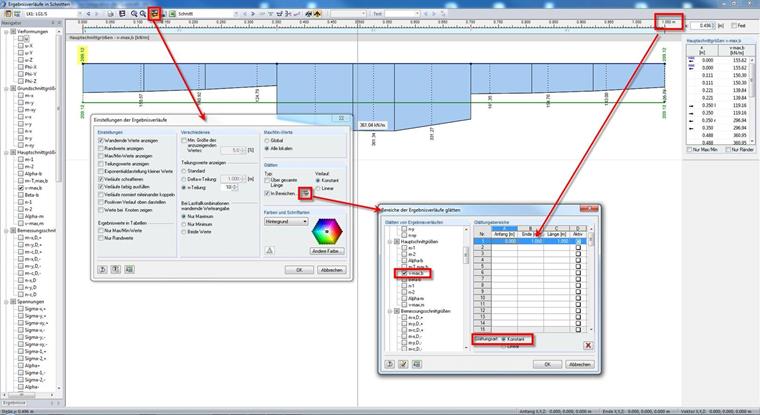

Dopo aver calcolato la combinazione di carico determinante, selezionare le tre rette e fare clic con il pulsante destro del mouse su una di esse. Quindi, selezionare i diagrammi dei risultati (vedere l'immagine 03). Ora, uniforma i risultati di vmax, b con le seguenti impostazioni (vedi Figura 04). Notare il valore smussato (209,12 kN/m nell'immagine) e la lunghezza totale (1,05 m nell'immagine). Ora, smussa le linee dell'arco in modo simile alle linee rette. (È possibile selezionare solo le linee dello stesso tipo contemporaneamente per visualizzare i diagrammi dei risultati.) Inoltre, si noti il valore smussato di vmax,b (221,04 kN/m) e la lunghezza (0,889 m). Utilizzando questi valori, è ora possibile determinare la forza di taglio di progetto per la verifica a taglio di punzonamento:
vEd = β x (209,12 kN/mx 1,05 m + 221,04 x 0,889 m)/(1,05 m + 0,889 m) = 289,69 kN/mcon β = 1,35 per le estremità della parete, e
β = 1.2 per angoli della parete (secondo DIN 1045-1; Figura 44)
VEd = 289,69 kN/m/x (1,05 m + 0,889 m) = 416,08 kN
