最简单的方法当然是在需要加固的区域设置洞口，然后将该洞口设置在一个较厚的面上（面厚度 + 配筋厚度）。 请按照下列步骤操作：

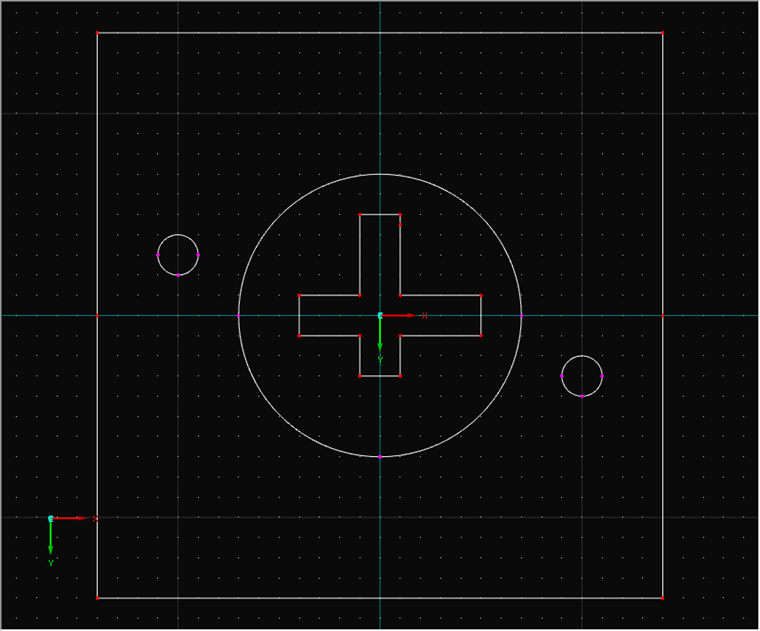

1. 首先，创建所有边界线（图 01）。

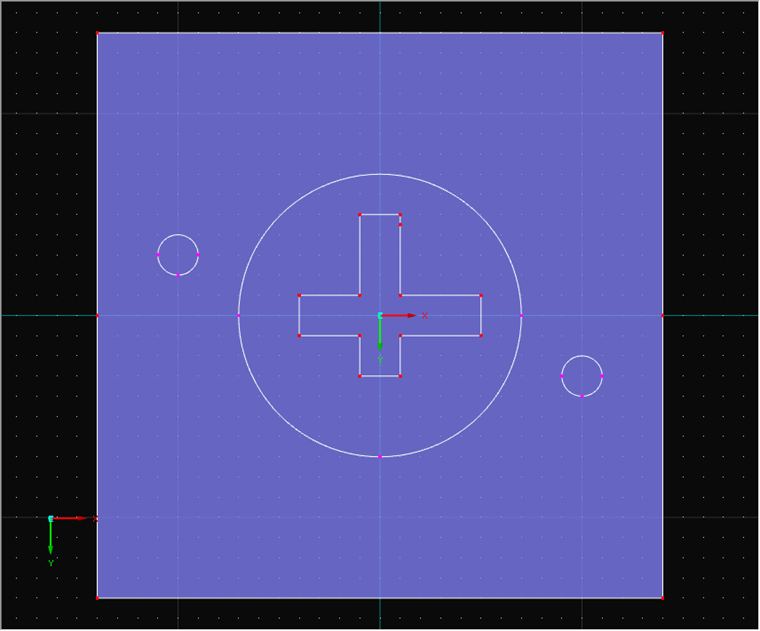

2. 如果第一个面不存在，则创建外部边界线（图 02）。

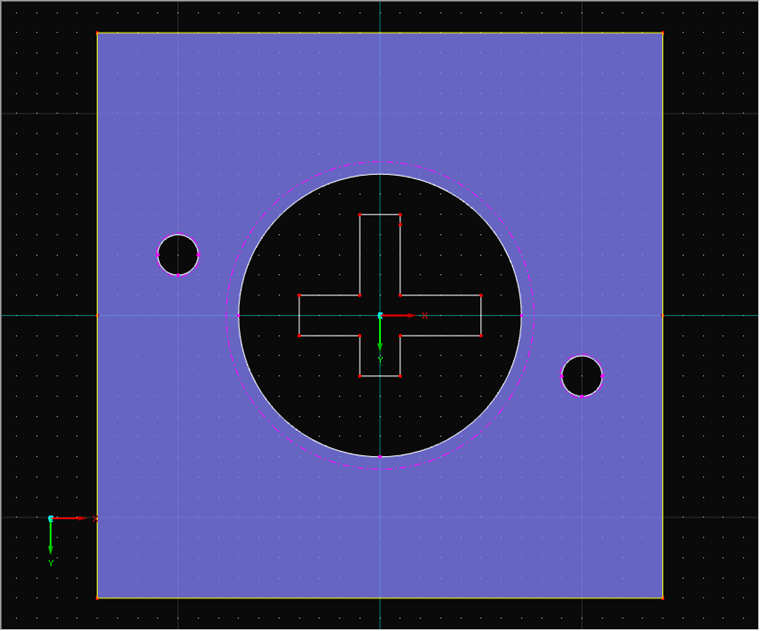

3. 在稍后放置内表面的位置创建一个洞口（图 03）。

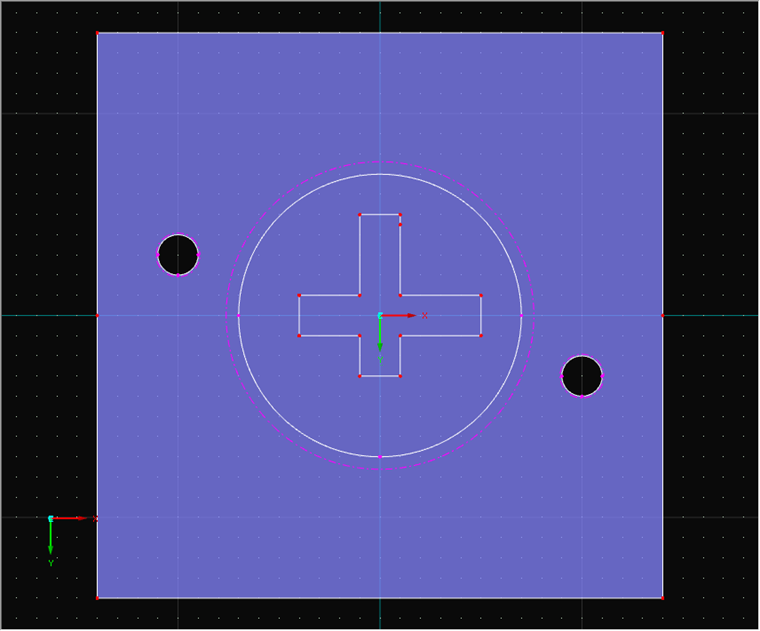

4. 创建内表面（图 04）。

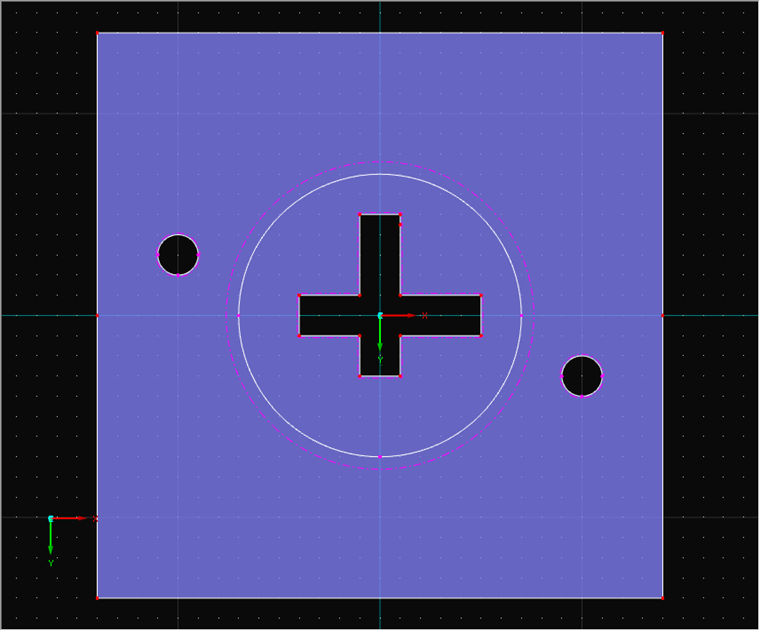

5. 如有必要，在内表面创建其他开口（图 05）。
但是，这种建模没有考虑面和钢筋之间的接触（可能在受拉时失效）。 一个更接近现实的考虑是，例如使用接触实体，但是这种建模会更耗时，具体取决于模型。 但是，这可以提供更准确的结果。 为此，可以在下面找到有关接触实体建模的文章的链接。
