Am einfachsten wäre es natürlich, wenn man für den Bereich, der verstärkt werden soll eine Öffnung einfügt und danach diese Öffnung wieder mit einer dickeren Fläche schließt (Flächendicke + Dicke Verstärkung). Gehen Sie dabei am einfachsten wie folgt vor:

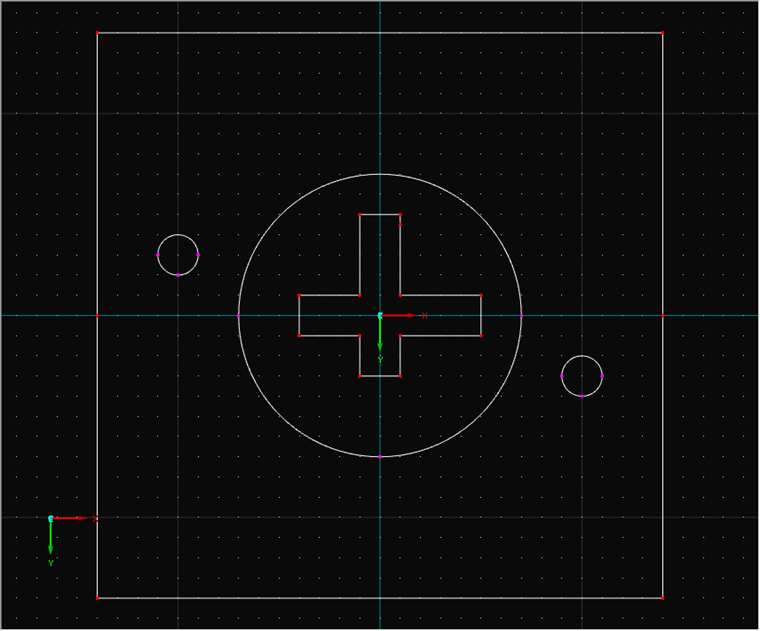

1. Legen Sie zunächst alle Begrenzungslinien an (Abb. 01)

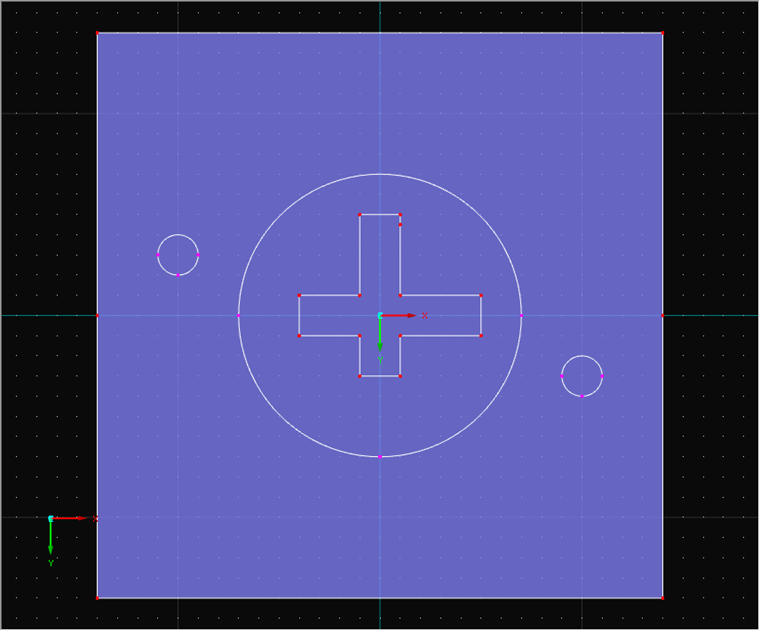

2. Anlegen der ersten Fläche mit den äußersten Begrenzungslinien, falls diese nicht bereits besteht (Abb. 02)

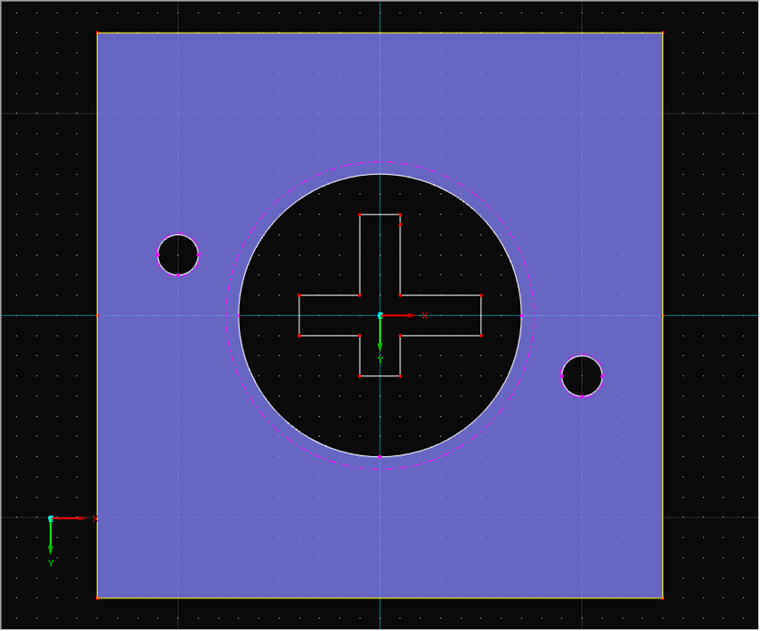

3. Eine Öffnung erstellen, wo später die innere Fläche liegen soll (Abb. 03)

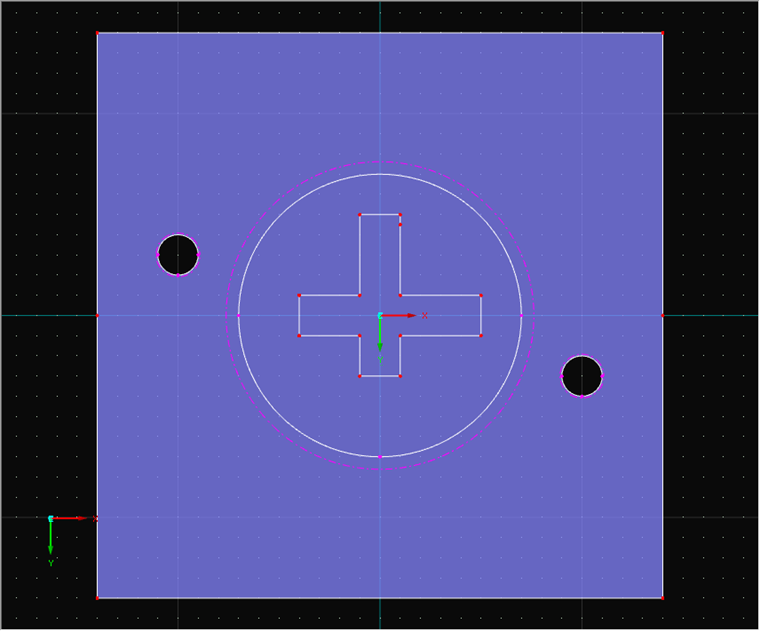

4. Die innere Fläche anlegen (Abb. 04)

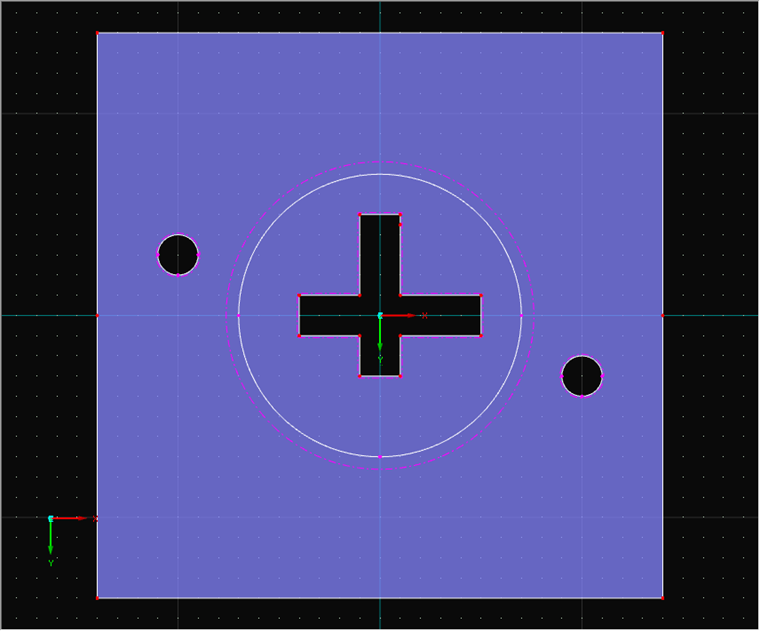

5. Eventuell weitere Öffnungen innerhalb der inneren Fläche anlegen (Abb. 05)
Mit dieser Modellierung hätte man jedoch den Kontakt zwischen der Fläche und der Verstärkung (evtl. Zugausfall) nicht berücksichtigt. Eine realitätsnähere Berücksichtigung dessen z. B. über Kontaktvolumen wäre jedoch je nach Modell zeitaufwendiger hinsichtlich der Modellierung. Diese liefert jedoch das genauere Ergebnisse. Dazu finden Sie im unteren Bereich einen Link zu einen Beitrag zur Modellierung von Kontaktvolumen.
