Pytanie

Chciałbym zastosować na powierzchni wystające zbrojenie, które powinno usprawnić przykładanie obciążeń i zredukować wartości szczytowe naprężeń w obszarze kontaktu. Jak mogę to osiągnąć przy minimalnym wysiłku?


Odpowiedź:

Najłatwiejszym sposobem jest oczywiście wstawienie otworu przeznaczoną do zbrojenia i ponowne uwzględnienie tego otworu w grubszej powierzchni (grubość powierzchni + grubość zbrojenia). W tym celu należy wykonać następujące czynności:

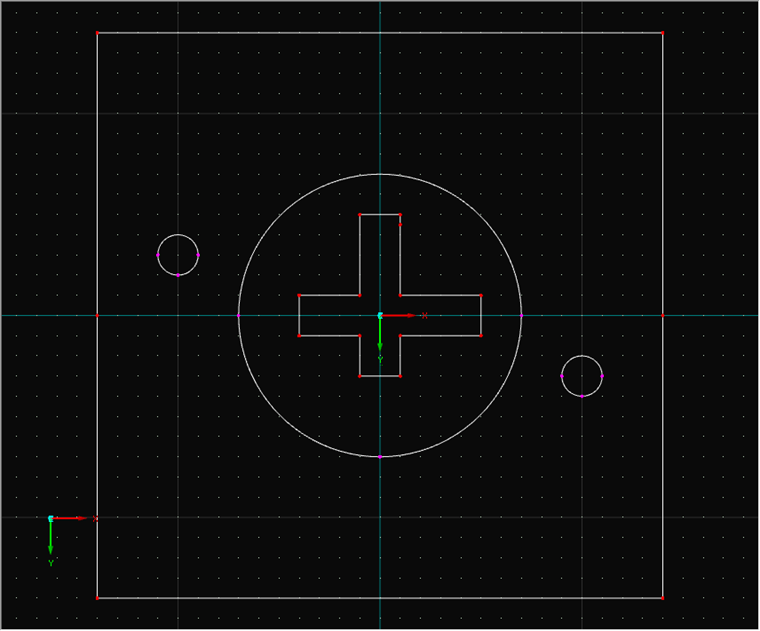

1. Najpierw utwórz wszystkie linie graniczne (zdjęcie 01).

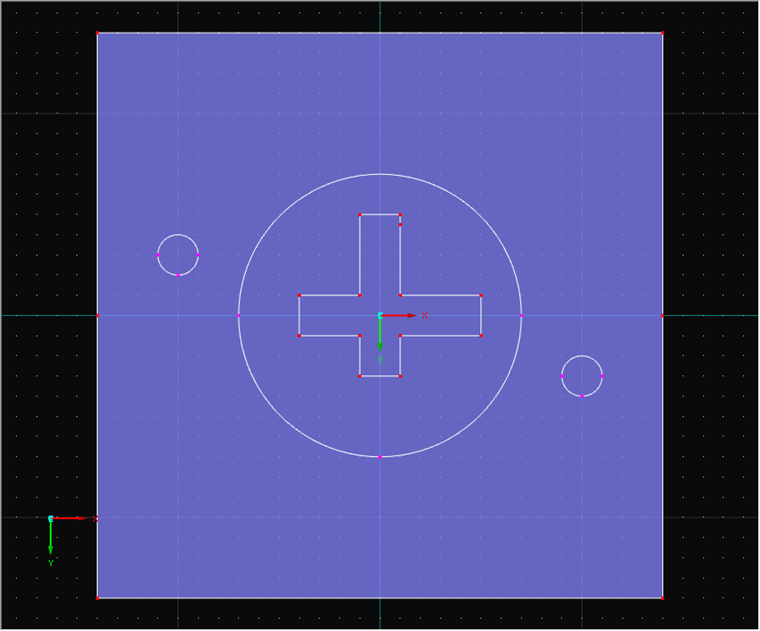

Drugi Utwórz pierwszą powierzchnię z zewnętrznymi liniami ograniczającymi, jeśli ta jeszcze nie istnieje (Rysunek 02).

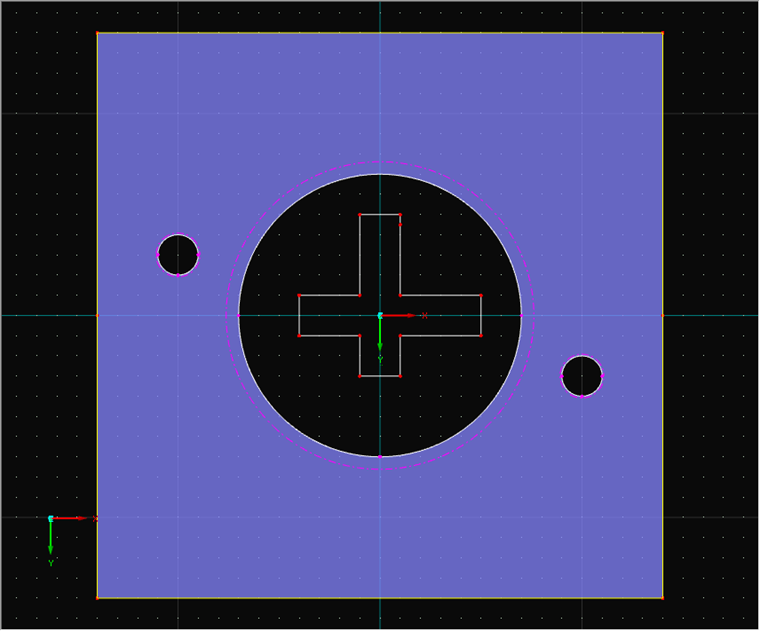

3. Utwórz otwór w miejscu, gdzie później znajdzie się powierzchnia wewnętrzna (zdjęcie 03).

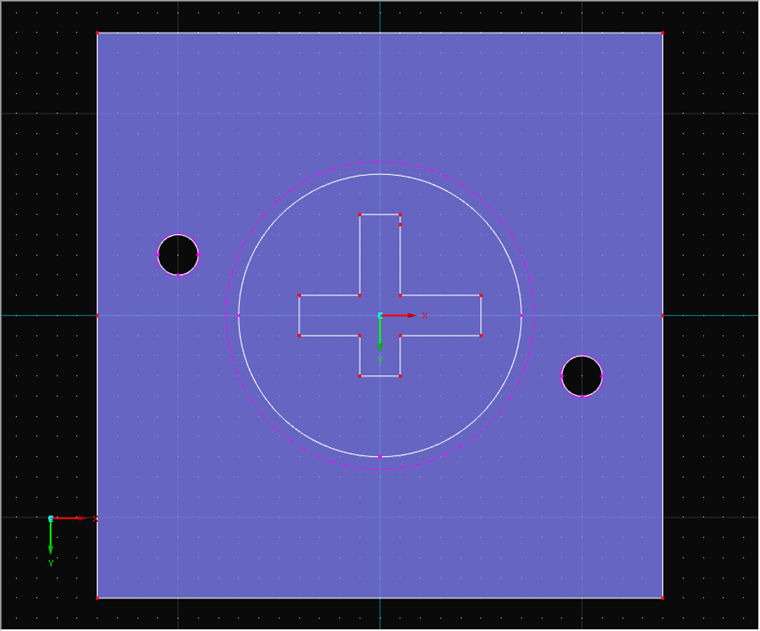

4. Utwórz powierzchnię wewnętrzną (zdjęcie 04).

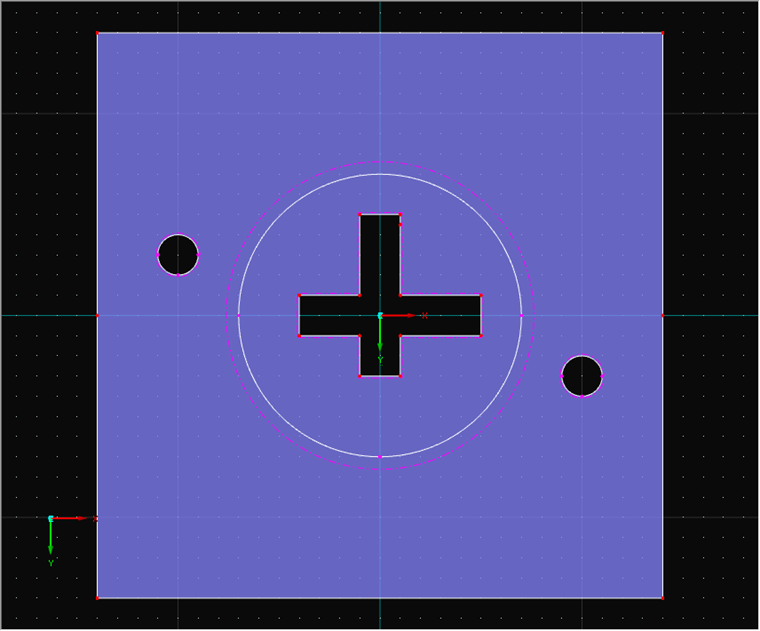

5. W razie potrzeby należy wykonać dodatkowe otwory w powierzchni wewnętrznej (zdjęcie 05).


Modelowanie to nie uwzględnia jednak kontaktu pomiędzy powierzchnią a zbrojeniem (możliwe uszkodzenie przy rozciąganiu). Rozważaniem bardziej zbliżonym do rzeczywistości byłoby na przykład zastosowanie brył kontaktowych, ale modelowanie to byłoby bardziej czasochłonne, w zależności od modelu. Zapewnia to jednak dokładniejsze wyniki. W tym celu można znaleźć link do artykułu o modelowaniu brył kontaktowych poniżej.
