使用CRANEWAY可以计算包括桥头梁在内的桥式起重机吗? 滑轨使用哪些型材?

回答

使用CRANEWAY程序只能检查主梁,而不能检查桥式起重机。 桥式起重机的首梁也没有验证。

对于桥式起重机,可以在CRANEWAY窗口1.3中定义钢轨截面和附加截面的参数。

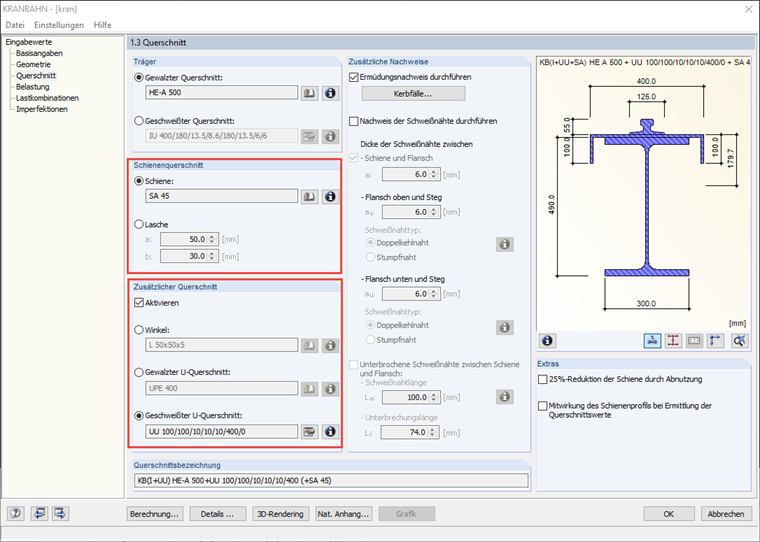

图片 01 - 定义钢轨截面和附加截面

对于选项卡,定义宽度a和高度b。 由轧制或焊接部分制成的梁截面可以根据需要与钢轨或吊耳组合使用。 如果钢轨截面设置得太大或者梁截面设置得太小,那么只能在一个合理的起重机跑道梁截面上继续输入。

作为附加截面,可以使用角度和U形截面。 与梁的横截面一样,它们可以在[Library]中选择,也可以通过按钮定义。

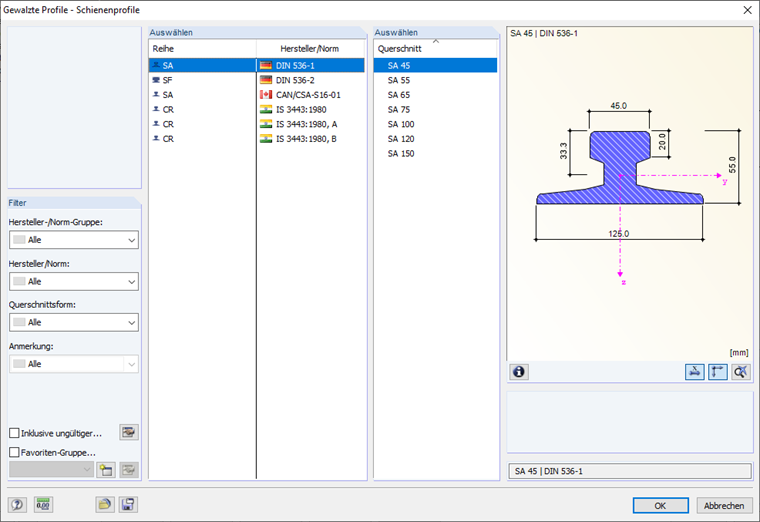

图片 02 - 带钢轨截面的库

在我们的网站上您可以找到有趣的网络研讨会“ 根据欧洲规范3设计起重机梁 ”。

关键词

Gantry crane 头部支撑 钢轨
