Können mit KRANBAHN Brückenkrane inklusive der Kopfträger berechnet werden? Welche Profile werden bei Katzschienen verwendet?

Antwort

Mit dem Zusatzmodul KRANBAHN können nur die Hauptträger, nicht aber der Brückenkran selbst nachgewiesen werden. Auch die Kopfträger des Brückenkranes werden nicht nachgewiesen.

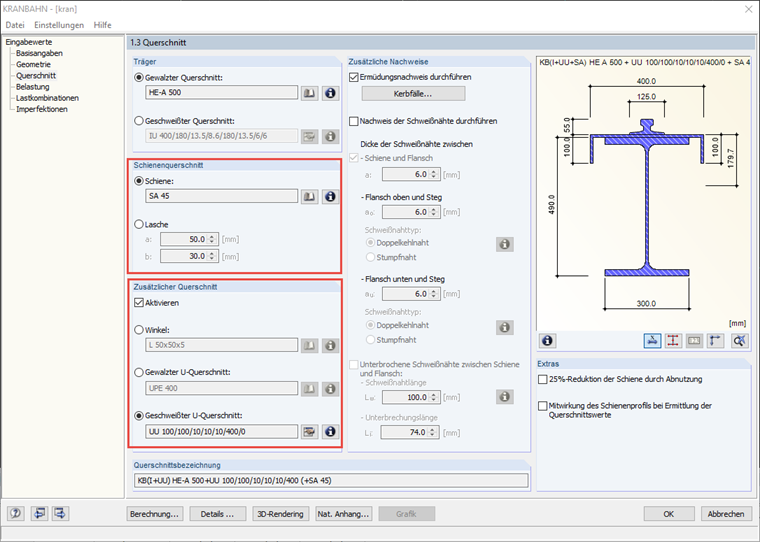

Bei einem Laufkran können in der Maske 1.3 des Zusatzmoduls können die Parameter zum Schienenquerschnitt sowie einem zusätzlichen Querschnitt vorgenommen werden.

Bei einer Lasche ist die Breite a und die Höhe b festzulegen. Trägerquerschnitte aus Walz- oder Schweißprofilen können beliebig mit einer Schiene oder Lasche kombiniert werden. Falls das Schienenprofil zu groß bzw. das Trägerprofil zu klein gewählt wird, kann die Eingabe erst mit einem plausiblen Kranbahnträgerprofil fortgesetzt werden.

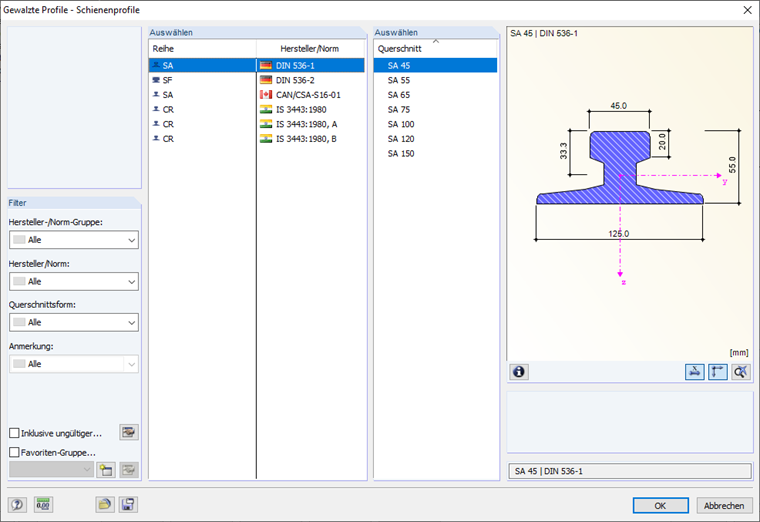

Als Zusatzprofile sind Winkel- und U-Querschnitte möglich. Sie lassen sich wie die Querschnitte
der Träger in der [Bibliothek] auswählen oder mit der Schaltfläche definieren.


Es gibt bereits ein interessantes Webinar zur Thematik "Bemessung von Kranbahnträgern nach Eurocode 3" auf unserer Homepage.
