Est-il possible de calculer des ponts roulants avec des poutres-pont à l'aide de CRANEWAY? Quels profilés sont utilisés pour les rails du chariot?

Réponse

Avec le programme CRANEWAY, seules les poutres principales, mais pas le pont roulant lui-même, peuvent être contrôlées. Les poutres-ponts du pont roulant ne sont pas vérifiées.

Dans le cas d'un pont roulant, les paramètres de la section du rail et d'une section supplémentaire peuvent être définis dans la fenêtre CRANEWAY 1.3.

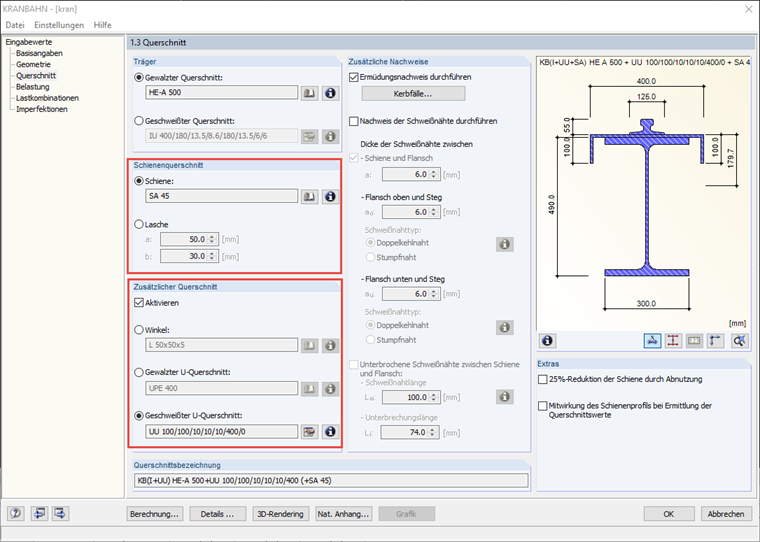

Figure 01 - Définir la section de rail et la section supplémentaire

Pour un onglet, définissez la largeur a et la hauteur b. Les sections de poutre en sections laminées ou soudées peuvent être combinées avec un rail ou une patte selon les besoins. Si la section de rail est trop grande ou que la section de poutre est trop petite, l'entrée ne peut être poursuivie qu'avec une section de poutre de piste de grue plausible.

Des profilés, angles et sections en U supplémentaires sont également possibles. Tout comme les sections des poutres, elles peuvent être sélectionnées dans la [Bibliothèque] ou définies à l'aide du bouton.

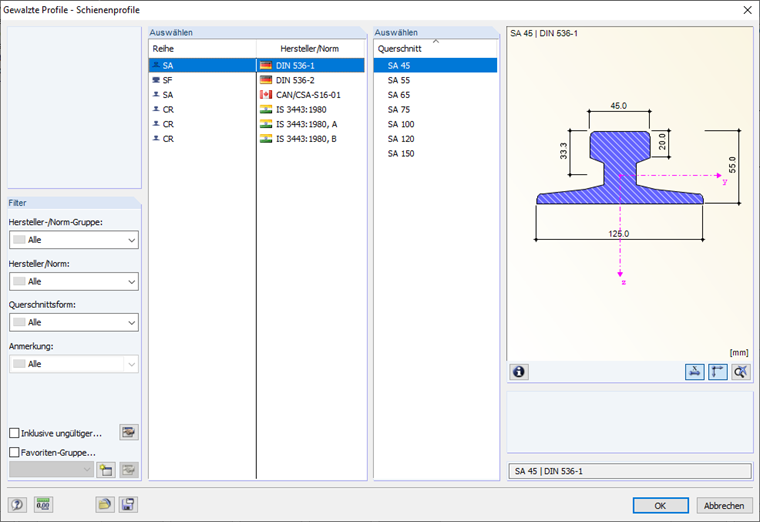

Figure 02 - Bibliothèque avec sections de rail

Un webinaire intéressant sur le calcul des poutres de grue selon l'Eurocode 3 est disponible sur notre site Internet.
