Czy żurawie projektowe CRANBAHN mogą być wyposażone w belkę czołową? Które przekroje są stosowane w kratownicach?

Odpowiedź

Moduł dodatkowy CRANWAYS umożliwia sprawdzanie tylko dźwigarów głównych, ale nie samego suwnicy. Również dźwigary czołowe suwnicy nie są wykrywane.

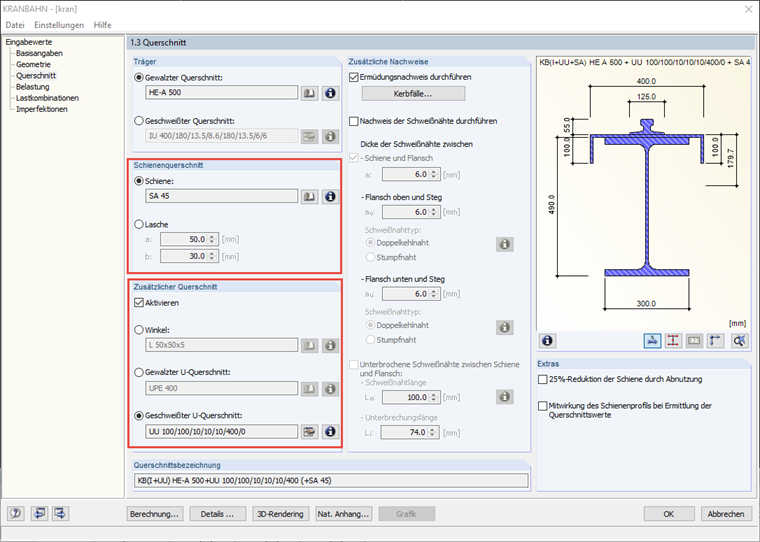

W przypadku suwnicy można wprowadzić parametry dla przekroju poprzecznego szyny oraz dodatkowy przekrój w oknie 1.3 modułu dodatkowego.

W celu uchwycenia należy zdefiniować szerokość a i wysokość b. Przekroje belek składające się z walcowanych lub spawanych przekrojów mogą być dowolnie łączone z szyną lub łącznikiem. Jeżeli odcinek szyny jest zbyt duży lub odcinek belki jest zbyt mały, dane wejściowe można kontynuować tylko przy użyciu wiarygodnego przekroju belki dźwigu.

Przekroje w kątach i U są możliwe jako dodatkowe przekroje. Można je zdefiniować jako przekroje

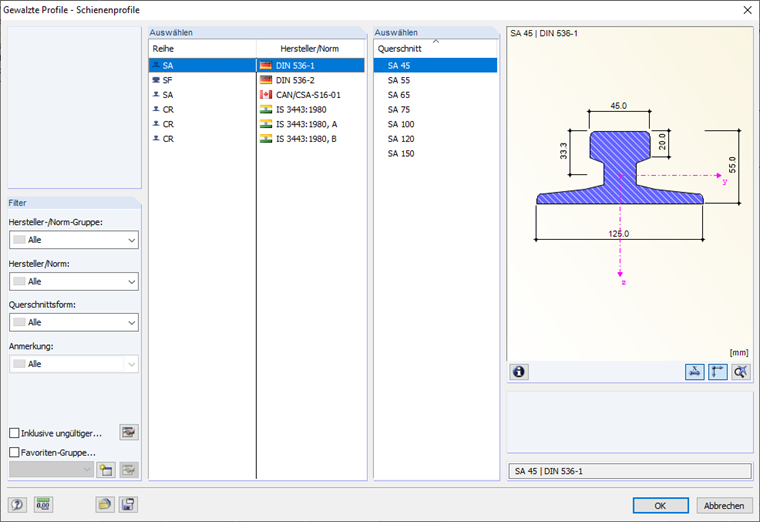

Wybrać wiązkę w [Bibliotece] lub zdefiniować ją za pomocą przycisku.


Mamy już ciekawe seminarium internetowe na temat " Wymiarowania dźwigarów wzdłużnych dźwigu zgodnie z Eurokodem 3 " na naszej stronie internetowej.
