回复:

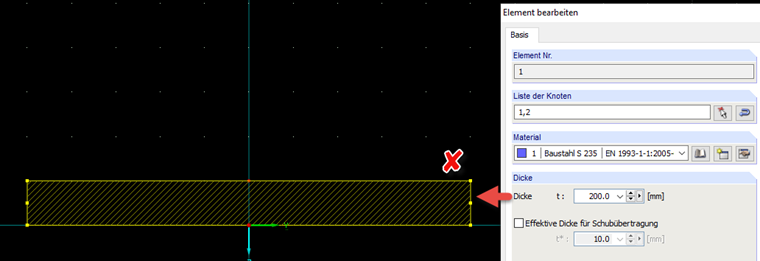

这种效应通常出现在 SHAPE‑THIN 截面上。 在截面建模时,确保单元的高度和厚度输入不要颠倒(见图 01)。
问题
对于模型中的截面,附加模块 STEEL EC3 根据结构构件的厚度使用了错误的屈服强度。 原因可能是什么?
