Odpověď:

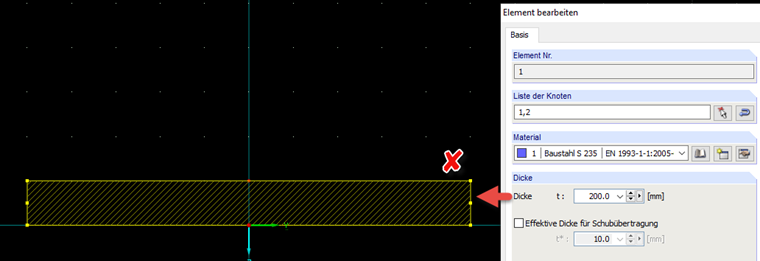

K tomuto účinku obvykle dochází u průřezů SHAPE-THIN. Při modelování průřezů je třeba dbát na to, aby zadání pro výšky a tloušťky prvků nebylo obrácené (viz Obrázek 01).
Dotaz
Pro průřez v mém modelu používá přídavný modul STEEL EC3 nesprávnou mez kluzu v závislosti na tloušťce konstrukčního prvku. Co může být příčinou?
Máte nějaké otázky?
Databáze znalostí
Délka: 00:01:12 min
Délka: 00:00:45 min
Délka: 00:01:05 min
Délka: 00:00:35 min
Databáze znalostí
Délka: 00:00:49 min
Databáze znalostí
Délka: 00:00:35 min
Délka: 00:01:27 min
Délka: 00:01:37 min
Databáze znalostí
Délka: 00:00:53 min
V přídavném modulu RF‑/STEEL EC3 se stabilitní analýza sad prutů provádí standardně obecnou metodou (EN 1993‑1‑1, čl. 6.3.4). Přitom je třeba správně stanovit podporové podmínky pro náhradní konstrukci se čtyřmi stupni volnosti. V dnes běžně používaných 3D modelech můžete rychle ztratit přehled o poloze sad prutů v konstrukci.
Velmi malé torzní momenty v posuzovaných prutech často brání určitým typům posouzení. Aby bylo možné je zanedbat a provést tato posouzení, lze v modulu RF-/STEEL EC3 definovat mezní hodnotu, od které se zohlední smyková napětí od kroucení.
Přídavný modul RF-/STEEL EC3 umožňuje provádět posouzení koutových svarů pro všechny parametrické svařované průřezy z databáze průřezů. Nutné je pouze aktivovat tuto možnost v nastavení detailů modulu. Alternativně lze pro posouzení použít také plošný model.
Tu a tam vyvstane otázka, jak v RF-/STEEL EC3 a RF-/STEEL AISC určit správné působiště kladných příčných zatížení.
Pomocí volby "Nezávislá síť preferována" v nastavení sítě KP můžete vytvořit síť konečných prvků pro integrované objekty, které jsou na sobě nezávislé. To umožňuje vytvořit výrazně podrobnější a přesnější síť konečných prvků pro jednotlivé objekty, které jsou vzájemně integrovány.
V dialogu „Upravit průřez“ si můžete nechat zobrazit tvary vybočení stanovené metodou konečných pásů (FSM) jako 3D znázornění.
V programech RFEM 6 a RSTAB 9 máte možnost vkládat "Vizuální objekty" jako pomocné objekty. Můžete přitom importovat soubory ve formátech 3ds, stl a obj.
Tyto objekty umožňují lépe pochopit a představit si rozměry konstrukce.
Máte individuální průřezy sloupů nebo složitější geometrie stěn a potřebujete provést posouzení na protlačení?
Žádný problém. V programu RFEM 6 můžete posoudit na protlačení jakékoli tvary průřezů, nejen obdélníkové a kruhové průřezy.
V přídavném modulu RF-/STEEL EC3 posuzuju sadu prutů, výpočet však není úspěšný. Systém je nestabilní a zobrazí se hlášení "Neposouditelné - ER055) Nulová hodnota kritického momentu na segmentu".
Čím by to mohlo být?
Proč jsou při aktivaci plastických posouzení metodou částečných vnitřních sil (RF-/STEEL Plasticity) v záložce Stabilita zašedlé návrhy náhradních prutů?
Jak je možné pomocí rozhraní COM změnit detaily a národní přílohu v přídavném modulu STEEL EC3?
Chtěl bych posoudit dlouhý horní pás příhradového nosníku. Jaký je zde nejlepší postup?
Jaké průřezy mohu posoudit pomocí rozšíření "RF-/STEEL Cold-Formed Sections"?
Provádím posouzení stability nosníku na klopení. Proč se používá upravený redukční součinitel χLT,mod v posouzení podle DIN EN 1993-1-1, 6.3.3 Metoda 2? Je možné toto deaktivovat?
