Réponse:

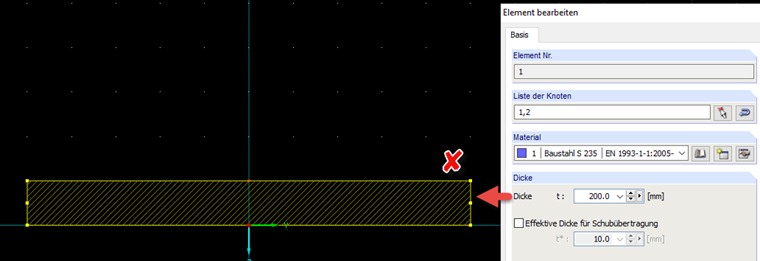

On constate souvent ce phénomène sur les sections dans SHAPE-THIN. Veillez à ce que les hauteurs et les épaisseurs entrées pour les éléments ne soient pas inversées lors de la modélisation des sections (voir la Figure 01).
Question
Le module additionnel RF-/STEEL EC3 utilise pour une section de mon modèle une limite d'élasticité incorrecte d'après l'épaisseur du composant. Pourquoi ?
