Risposta:

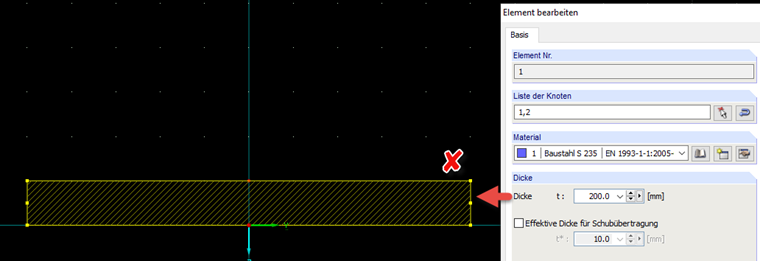

Questo effetto si verifica di solito per le sezioni trasversali SHAPE‑THIN. Quando si modellano le sezioni trasversali, assicurarsi che l'immissione per altezze e spessore degli elementi non sia invertita (vedere l'immagine 01).
Domanda
Per una sezione trasversale nel mio modello, il modulo aggiuntivo STEEL EC3 utilizza la tensione di snervamento non corretta a seconda dello spessore del componente strutturale. Quale può essere la causa?
