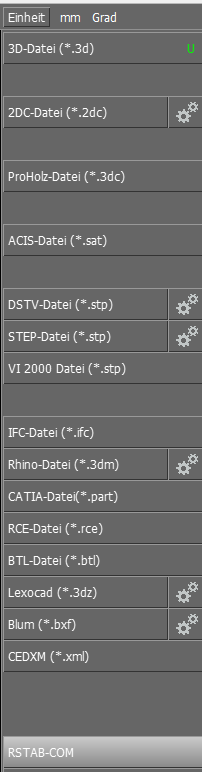

- 通过COM接口交换: 在这种情况下,需要在 cadwork 中创建一个插件,然后用于从 RSTAB 8 直接导出(见图 01)。
- 通过 *.stp格式交换为DSTV格式: 在这种情况下可以双向交换(双向)。 双方都可以交换支座。
- 将面从 cadwork 导入 RFEM 中。
- 可将线从 cadwork 导入 RFEM 5 和 RSTAB 8。
与 cadwork 进行数据交换

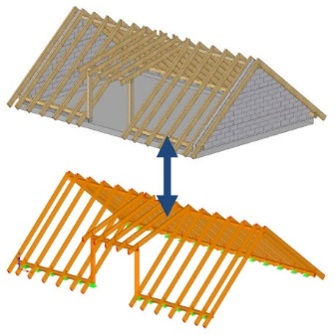

cadwork和RFEM/RSTAB可以双向交换模型吗?
回复:
在 RFEM 5 或 RSTAB 8 和 cadwork 之间交换模型可以通过四种方式或使用三种文件类型。这些交流选项在一个网络课堂中进行了介绍。
通过导出 → 模块 → 结构体系,您可以在 cadwork 中导出结构体系,然后导出到 RFEM 5 或 RSTAB 8。 此外,该功能还得到了进一步的扩展。
