Scambio di dati con cadwork

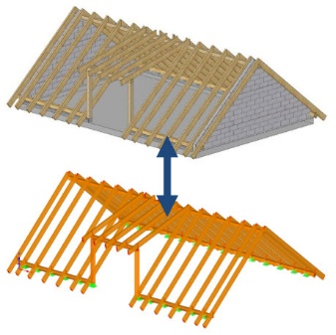

È possibile scambiare i modelli tra cadwork e RFEM/RSTAB in modo bidirezionale?


Risposta:
È possibile scambiare modelli tra cadwork e RFEM 5 o RSTAB 8 in quattro modi o utilizzando tre tipi di file.

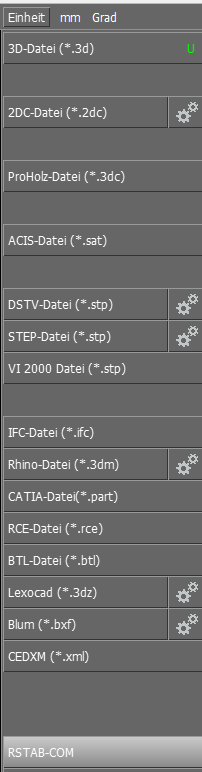

  1. Scambio tramite interfaccia COM : In questo caso, viene creato un plug-in in cadwork e utilizzato per un'esportazione diretta da RSTAB 8 (vedi Figura 01).
  2. Scambio tramite il formato *.stp come formato DSTV: In questo caso è possibile lo scambio in entrambe le direzioni (bidirezionale). I supporti possono anche essere scambiati in entrambe le direzioni.
  3. Importazione di superfici da cadwork in RFEM.
  4. Importazione di linee da cadwork in RFEM 5 e RSTAB 8.
Queste opzioni di scambio sono mostrate in un webinar.

Utilizzando la funzione Esporta → Moduli → Sistema strutturale, è anche possibile utilizzare cadwork per creare interi sistemi strutturali che si esportano in RFEM 5 o RSTAB 8. Questa funzionalità è ulteriormente estesa nel programma.
