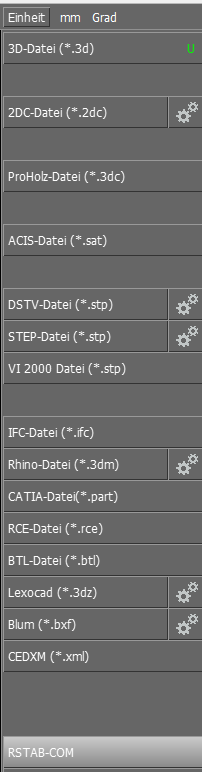

- Échange via l'interface COM . Un plugin d'exportation directe à partir de RSTAB 8 a été implémenté dans Cadwork (voir la Figure 01).
- Échange au format *.stp en tant que format DSTV. Un échange bidirectionnel est possible dans ce cas également. Il est alors possible d'exporter et d'importer les appuis également.
- Importation de surfaces de Cadwork dans RFEM.
- Importation des lignes de Cadwork dans RFEM 5 et RSTAB 8.
Échange de données avec cadwork

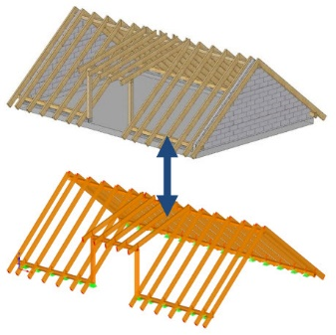

Est-il possible d'échanger des modèles de manière bidirectionnelle entre Cadwork et RFEM/RSTAB ?
M. Kuhn est responsable du développement de produits pour les structures en bois et fournit une assistance technique à nos clients.
Pour l'analyse du spectre de réponse des modèles de bâtiments, vous pouvez afficher les coefficients de sensibilité pour les directions horizontales par étage.
Ces chiffres clés permettent d'interpréter la sensibilité aux effets de stabilité.
Le facteur de pertinence modale (MRF) peut vous aider à évaluer à quel point des éléments contribuent à un mode propre spécifique. Le calcul est basé sur l'énergie de déformation élastique relative de chaque composant structural.
Le MRF permet de distinguer les modes propres locaux et globaux. Si plusieurs barres ont un MRF important (par exemple supérieur à 20 %), une instabilité de la structure entière ou d'une partie de celle-ci est très probable. Néanmoins, si la somme de tous les MRF est d'environ 100 % pour un mode propre, un problème de stabilité locale (par exemple le flambement d'une barre simple) est à prévoir.
De plus, le MRF peut être utilisée pour déterminer les charges critiques et les longueurs efficaces équivalentes des composants structuraux spécifiques (pour l'analyse de stabilité par exemple). Dans ce contexte, les modes propres pour lesquels une barre particulière a des valeurs de MRF faibles (par exemple, < 20 %) peuvent être négligés.
Le MRF est affiché par mode propre dans le tableau de résultats sous Analyse de stabilité --> Résultats par barre --> Longueurs efficaces et charges critiques.
Vous pouvez utiliser le composant « Coupe de plaque » pour couper des plaques (par exemple, des goussets, des plaques de connexion, etc.). Différentes méthodes de coupe sont disponibles :
- Plan : La coupe est effectuée sur la surface la plus proche de la plaque de référence.
- Surface : Seules les parties des plaques qui se croisent sont coupées.
- Cadre de contour : La dimension la plus externe composée de la largeur et de hauteur est découpée dans la plaque sous forme de rectangle.
- Enveloppe convexe : L'enveloppe externe de la section est utilisée pour la découpe de la plaque. S'il y a des arrondis aux nœuds de coin de la section, la coupe s'y adapte.
Dans RFEM 6 et RSTAB 9, vous pouvez exporter des graphiques linéaires au format SVG (graphiques vectoriels).
SVG signifie Scalable Vector Graphics, il s'agit d'un format de fichier basé sur le format XML, afin d'afficher des graphiques vectoriels en deux dimensions. Ces graphiques vectoriels peuvent être mis à l'échelle sans perte. Les fichiers générés peuvent être modifiés par traitement de texte, intégrés dans des sites web et ouverts dans les navigateurs courants.
