Wymiana danych z cadwork

Czy możliwa jest wymiana modeli między cadwork a RFEM/RSTAB dwukierunkowo?

Odpowiedź:

Modele między cadwork i RFEM 5 lub RSTAB 8 można wymieniać na cztery sposoby lub przy użyciu trzech typów plików.

Wymiana za pomocą interfejsu COM : W tym przypadku wtyczka tworzona jest w cadwork i używana do bezpośredniego eksportu z RSTAB 8 (patrz Rysunek 01).
Wymiana za pomocą formatu *.stp jako formatu DSTV: W tym przypadku możliwa jest wymiana w obu kierunkach (dwukierunkowa). Podpory można wymieniać w obu kierunkach.
Import powierzchni z cadwork do RFEM.
Import linii z cadwork do RFEM 5 i RSTAB 8.

Możliwości wymiany są pokazane w webinarium.

Za pomocą funkcji Eksportuj → Moduły → Układ konstrukcyjny można również utworzyć w cadwork, całe układy konstrukcyjne, które zostaną wyeksportowane do programu RFEM 5 lub RSTAB 8. Funkcjonalność ta została w programie rozszerzona.

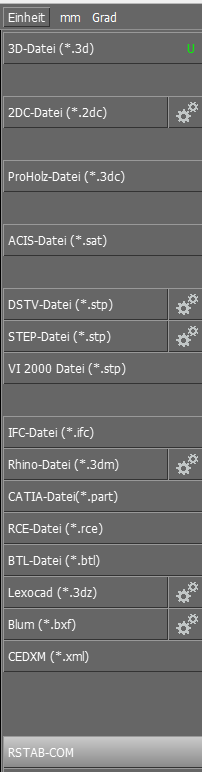

Eksport z cadwork przez RS-COM

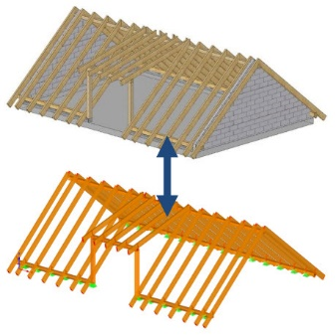

Wymiana danych cadwork-RSTAB

Eksportowanie układu konstrukcyjnego z cadwork
