问题
我已经使用导入功能或直接接口导入了结构数据。 如何分配材料,以便设计模块也接受这些材料?
回复:
在大多数情况下,仅传递材料的名称。 如果名称与 Dlubal 软件材料库中的名称不同,则基本参数(弹性模量、剪切模量等)和附加属性(屈服强度、抗拉强度、极限应变等)都不会定义. 在这种情况下,甚至无法计算结构的内力。一些接口(例如 Revit)可以传递基本属性。 Hier kommt es jedoch bei den Bemessungsmodulen zu Problemen, da diese zusätzliche Materialkennwerte benötigen. 这些信息仅作为 Dlubal 软件数据库中的一部分提供。

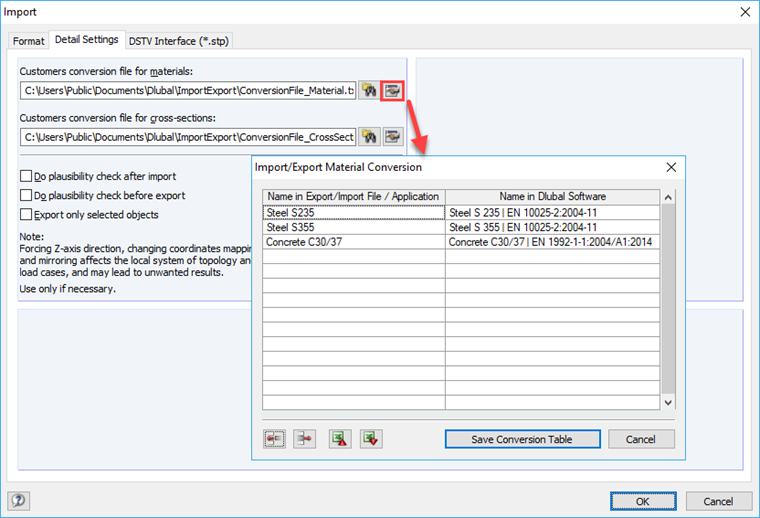

我们可以通过将导入的材料名称与 Dlubal 软件材料库的唯一名称链接来解决这个问题。 这种关联可以在换算表中进行。 要打开表格,请在“详细信息”选项卡中单击“文件”-“导入”。 操作相对简单。 在左侧输入导出文件或 CAD 应用程序中的材料名称。 在右侧输入与 Dlubal Software 材料库相对应的名称。 也可以直接打开。

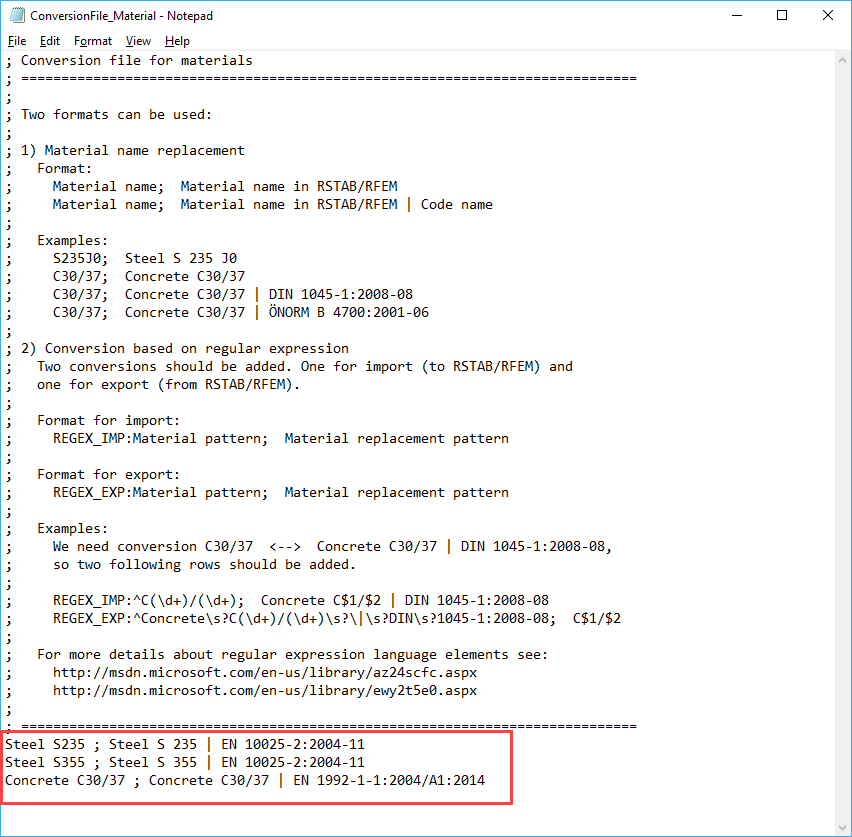

如果您有多个相同符号的条目,可以使用“正则表达式”。 更多帮助请参见转换文件。 在详细设置中会显示路径。
要求用户创建自己的表格。 由于程序和符号众多,Dlubal Software 无法提供任何表格。
