Vlastnosti importu jsem importoval pomocí importních funkcí nebo přímých rozhraní. Jak postupuje přiřazení materiálů tak, aby konstrukční moduly také přijaly materiály?

Odpověď

Ve většině případů se přenáší pouze název materiálu. Pokud se název liší od názvu Dlubal Material Database, parametry základny (modul pružnosti, smykového momentu apod.) Nebo další vlastnosti (mez kluzu, pevnost v tahu, mezní přetvola atd.) Nejsou definovány. V takových případech nelze stanovit ani vnitřní síly konstrukce.

Některá rozhraní (například Revit) jsou schopny převést základní vlastnosti. Moduly posouzení však vykazují problémy, protože vyžadují další materiálové vlastnosti. Tyto údaje jsou však k dispozici pouze v databázi specifické pro společnost Dlubal Software.

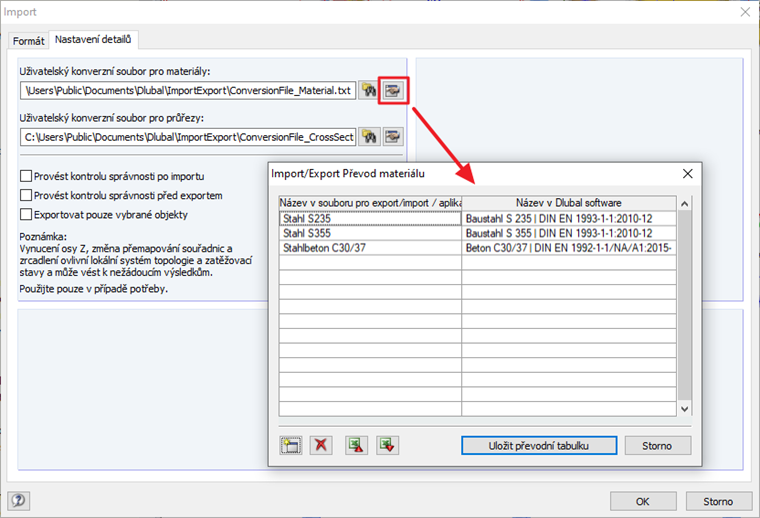

Toto téma můžeme vyřešit tak, že spojeme název importovaného materiálu s jedinečným názvem knihovny materiálů společnosti Dlubal Software. Toto propojení lze provést v konverzních tabulkách. Tabulku otevřeme kliknutím na tlačítko "Soubor" - "Importovat" v záložce "Detaily". Obsluha je poměrně jednoduchá. Vlevo zadáme název materiálu ze souboru exportu nebo z CAD aplikace. Vpravo se jmenuje podle Dlubal Material Database. Lze ho také vyvolat přímo.

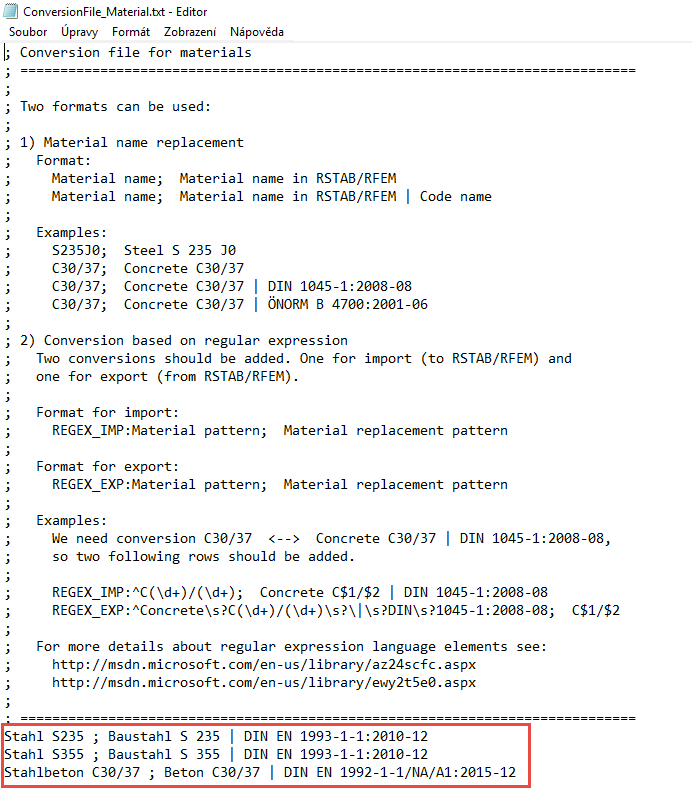

Pokud máme několik záznamů s podobnou notací, můžeme použít tzv. "Regulární výrazy". Další pomoc naleznete v souboru konverzí. Cesta se zobrazí v nastavení detailu.

Uživatel chce vytvořit vlastní tabulky. Program Dlubal Software neumožňuje zadávat žádné tabulky kvůli velkému počtu programů a zápisů.

Klíčová slova

Převést Konverze tabulky Materiál Databáze Pravidelný výraz
