问题

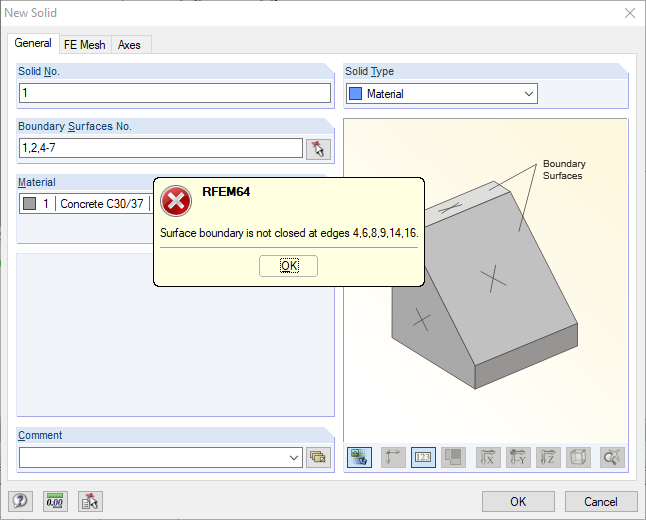

创建实体时,总是收到消息“边界面在边缘处不封闭...” 该怎么做呢?


回复:

这通常是由于生成的实体的一个或多个面具有双线。 在这种情况下,实体的边界面不是闭合的,必须中断生成。 为了快速找到这些行,程序显示了相应的信息。

解决方法:

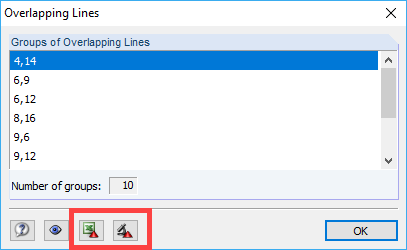

双线可以通过“工具 → 模型检查 → 重叠线”快速找到。 在该工具中,您还可以将线对显示为 Excel 列表或创建局部视图(见图 02 中突出显示的按钮)。

但是,由于这些线被分配给不同的对象,所以删除它们通常并不容易。 因此,例如删除其中一条线的同时也删除了一个面。 因此,应首先检查所有结构构件中是否可以删除线,必要时更改边界线。
