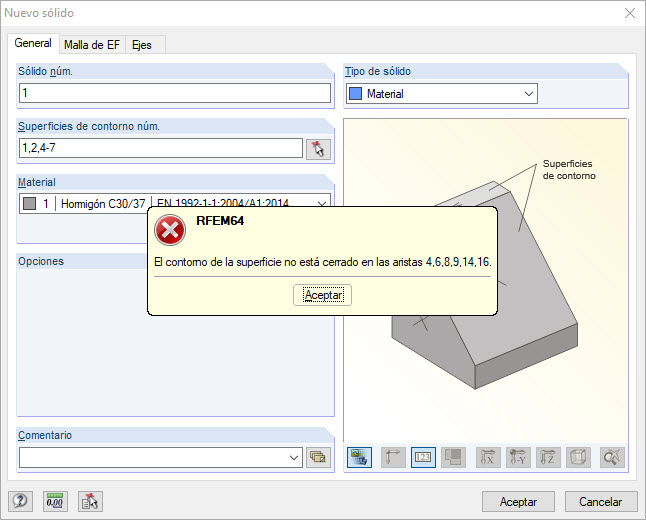

Al crear un sólido, siempre aparece el mensaje "Las superficies de contorno no están cerradas en los bordes ..." ¿Qué puedo hacer?

Respuesta

A menudo ocurre que una o más superficies del volumen generado tienen líneas dobles. En este caso, las superficies periféricas del sólido no se cierran y la generación se debe detener. Para encontrar estas líneas rápidamente, el programa visualiza el mensaje correspondiente.

Solución:

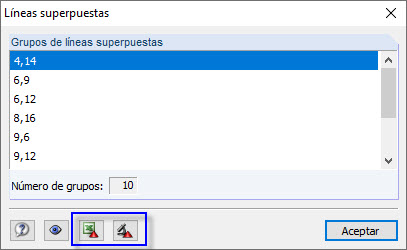

Puede encontrar rápidamente líneas dobles con la función "Herramientas → Comprobación del modelo → Líneas superpuestas". En esta herramienta, también puede visualizar los pares de líneas como una lista de Excel o crear vistas parciales (ver botones resaltados en la figura 02).

Sin embargo, a menudo ocurre que las líneas no se pueden eliminar fácilmente porque están asignadas a objetos diferentes. Si elimina una de las líneas, por ejemplo, también se eliminará una superficie. Por lo tanto, se recomienda comprobar todos los componentes estructurales si se pueden eliminar las líneas y si se deben ajustar las líneas de contorno.
