Frage

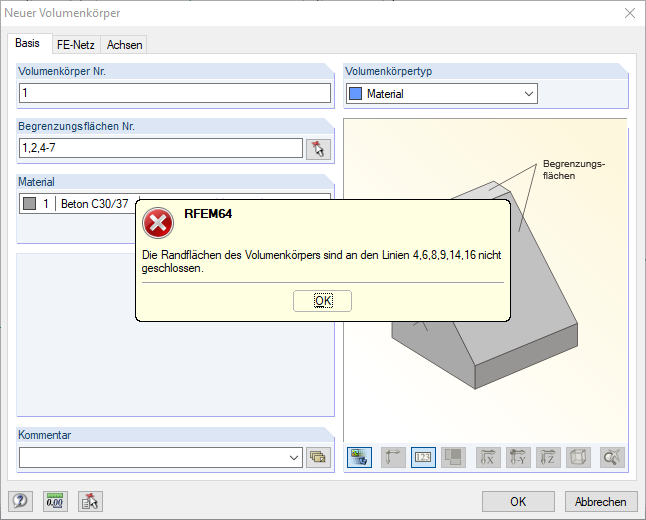

Bei dem Erstellen eines Volumenkörpers erhalte ich immer wieder die Meldung "Die Randflächen des Volumens sind an den Linien... nicht geschlossen." Was ist zu tun?


Antwort:

Meist ist die Ursache, dass eine oder mehrere Flächen des zu generierenden Volumens doppelte Linien aufweisen. In diesem Fall sind die Randflächen des Volumens nicht geschlossen und die Generierung muss abgebrochen werden. Damit man diese Linien schnell findet, wird vom Programm ein entsprechender Hinweis angezeigt.

Lösung:

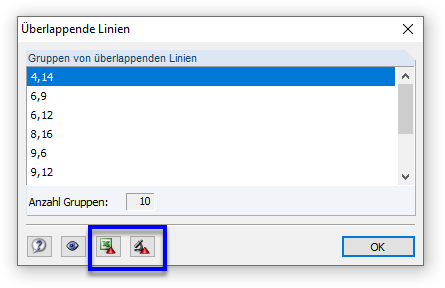

Doppelte Linien können Sie schnell mit der Funktion "Extras → Modellkontrolle → Überlappende Linien" finden. In diesem Werkzeug können die Linienpaare auch als Excel-Liste ausgegeben werden oder es können Ausschnitte erzeugt werden (siehe markierte Schaltflächen im Bild 02).

Häufig ist es jedoch so, dass die Linien nicht einfach gelöscht werden können, da sie unterschiedlichen Objekten zugewiesen sind. Löscht man eine der Linien, wird z. B. auch eine Fläche gelöscht. Man sollte deshalb zunächst bei allen Bauteilen prüfen, ob die Linien gelöscht werden können und die Begrenzungslinien ggf. ändern.
