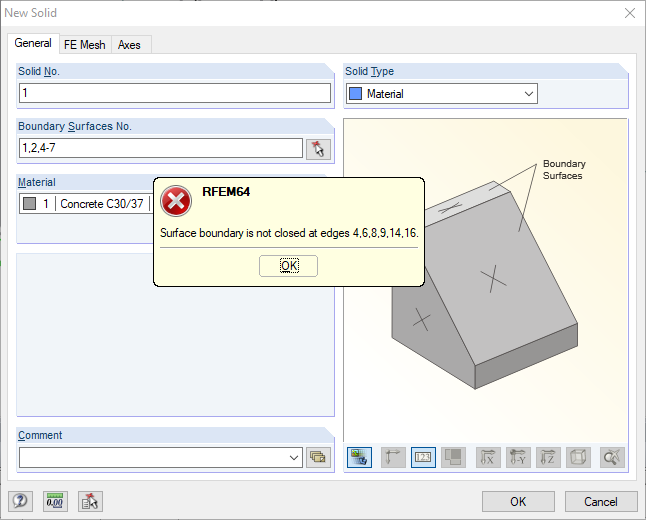

Cela est souvent dû au fait qu'une ou plusieurs surfaces du solide généré ont des lignes doubles. Les surfaces de contour du solide ne sont alors pas fermées et la génération de celui-ci doit être arrêtée. Le logiciel affiche un message afin que l'utilisateur puisse trouver ces lignes rapidement.
Solution :

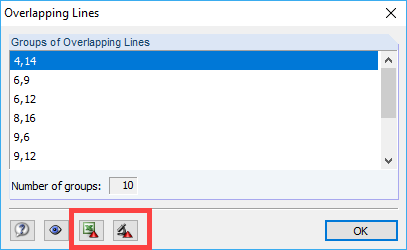

Les lignes doubles peuvent rapidement être identifiées grâce à la fonction « Outils → Vérification du modèle → Lignes superposées ». Cet outil permet également d'afficher les paires de lignes sous forme de liste Excel ou de créer des vues partielles (voir les boutons surlignés sur la Figure 02).
Il est néanmoins souvent difficile de supprimer ces lignes, car elles sont assignées à des objets différents. Il est par exemple possible que la suppression d'une ligne entraîne aussi celle d'une surface. Il est donc recommandé de vérifier d'abord sur tous les composants structuraux si les lignes peuvent être supprimées puis, si nécessaire, de modifier les lignes de contour.
