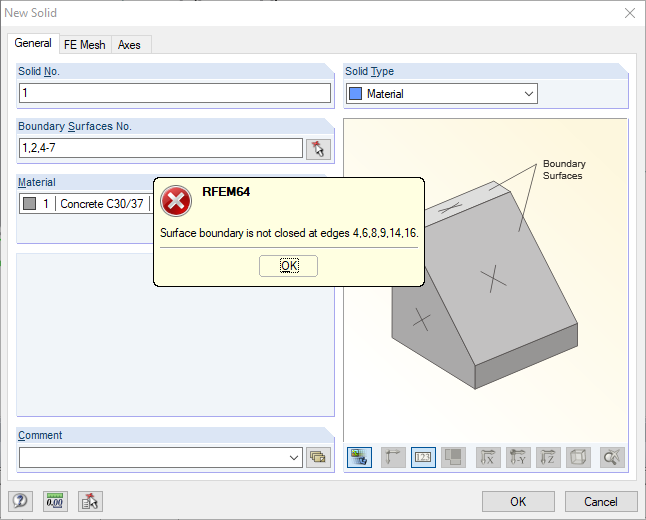

Często jest to spowodowane tym, że jedna lub więcej powierzchni wygenerowanej bryły posiada podwójne linie. W tym przypadku powierzchnie graniczne bryły nie są zamknięte i generowanie należy przerwać. W celu szybkiego znalezienia tych linii program wyświetla odpowiedni komunikat.
Rozwiązanie:

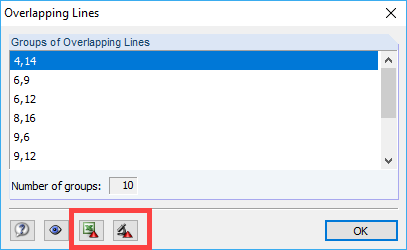

Linie podwójne można szybko znaleźć, korzystając z funkcji "Narzędzia → Sprawdzenie modelu → Pokrywające się linie". W tym narzędziu można również wyświetlić pary linii jako listę w programie Excel lub utworzyć widoki częściowe (patrz wyróżnione przyciski na rysunku 02).
Często jednak usuwanie linii nie jest łatwe, ponieważ są one przydzielone do różnych obiektów. Jeśli więc usuniesz jedną z linii, usuniesz na przykład także powierzchnię. Dlatego najpierw należy sprawdzić, czy dla wszystkich elementów konstrukcyjnych można usunąć linie graniczne i, w razie potrzeby, zmienić linie graniczne.
