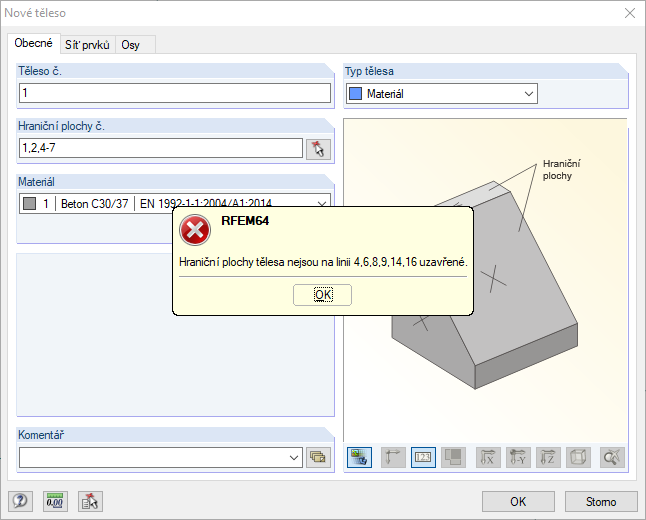

Při vytváření tělesa se vždy zobrazí zpráva "Hraniční plochy nejsou na okrajích ..." Co mohu dělat?

Odpověď

Často se stává, že jedna nebo více ploch vytvořeného objemu má dvě linie. V tomto případě nejsou obvodové plochy tělesa uzavřeny a generování musí být zastaveno. Pokud chceme tyto linie rychle najít, zobrazí se příslušné hlášení.

Řešení:

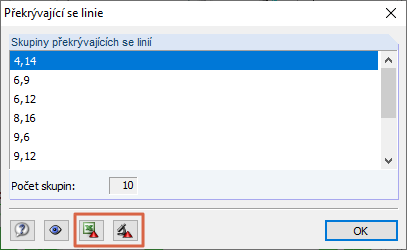

Dvouřádkové linie lze rychle najít pomocí funkce "Nástroje → Kontrola modelu → Překrývající se linie". V tomto nástroji můžeme také zobrazit páry linií jako seznam Excel nebo vytvořit částečné pohledy (viz zvýrazněné tlačítka na obrázku 02).

Často je ovšem možné, že linie nelze snadno smazat, protože jsou přiřazeny různým objektům. Pokud některý z linií odstraníme, například i plocha se smaže. Doporučujeme proto zkontrolovat smazání linií a posouzení hraničních linií u všech konstrukčních prvků.

Klíčová slova

Plocha okraje Chyba hlasitosti Dvourychlostní linie
