Réponse:
Le processus de mise à plat dans le module RF-CUTTING-PATTERN est un processus itératif qui aplatit les régions de coupe respectives en minimisant l'énergie de distorsion en supposant un comportement du matériau assigné.En termes simplifiés, la méthode compresse la géométrie initiale dans une presse en supposant un contact sans frottement jusqu'à ce que les contraintes dues à l'aplatissement soient en équilibre les unes avec les autres.
→ Voir la vidéo

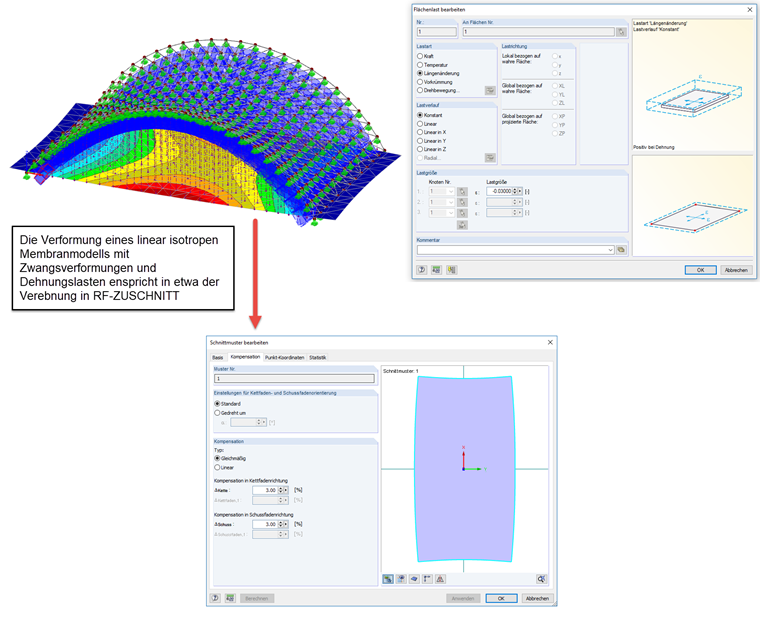

Étant donné que ce processus couvre l'ensemble de la mécanique du composant de structure courbe, il est également possible de considérer la compensation directement comme une charge de déformation appliquée.
Étant donné que les déformations de la spécification de compensation interagissent avec les déformations de l'aplatissement dans l'algorithme de RF-CUTTING-PATTERN, ce type de considération de compensation n'est pas comparable à la mise à l'échelle habituelle des patrons de coupe non compensés. La prise en compte de la « mécanique du patron de coupe » complète avec tous les termes de déformation permet d'obtenir une géométrie du patron de coupe de très haute qualité.

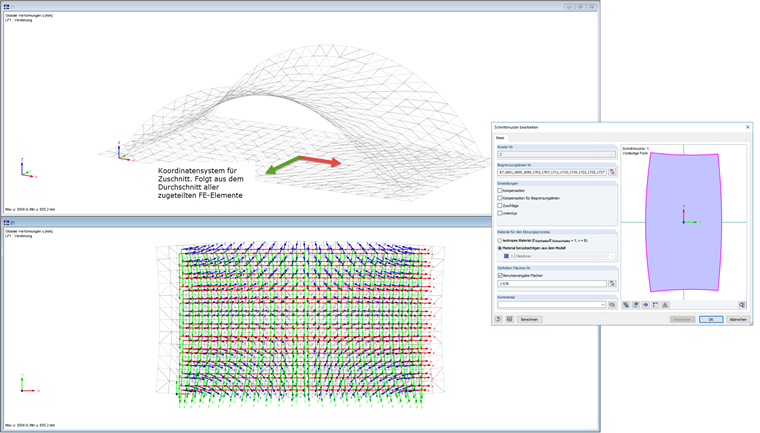

Avant l'aplatissement proprement dit, le processus d'aplatissement intégral détermine un système de coordonnées (directions chaîne et trame) à partir de l'orientation moyenne des éléments EF et utilise le système de coordonnées initialement défini sans tenir compte de la position respective des éléments EF dans l'orientation du système de coordonnées afin de décrire la déformation et la rigidité de compensation. Ainsi, la comparaison que nous voyons dans la vidéo n'est valable que pour un modèle de membrane élastique linéaire isotrope.
