¿Cómo tiene en cuenta el proceso de aplanamiento la determinación de los patrones de corte?

Respuesta

El proceso de aplanamiento en el módulo RF-CUTTING-PATTERn es un proceso iterativo que va aplanando las áreas respectivas del patrón de corte al minimizar la energía de distorsión asumiendo un comportamiento del material asignado.

Como simplificación, el método comprime la geometría inicial en una presa, asumiendo un contacto sin fricción hasta que las tensiones del aplanamiento estén en equilibrio entre ellas.

→ Ver vídeo

Como este proceso abarca el sistema mecánico completo del componente estructural curvo, puede considerar adicionalmente la compensación de forma directa como una expansión de la carga aplicada.

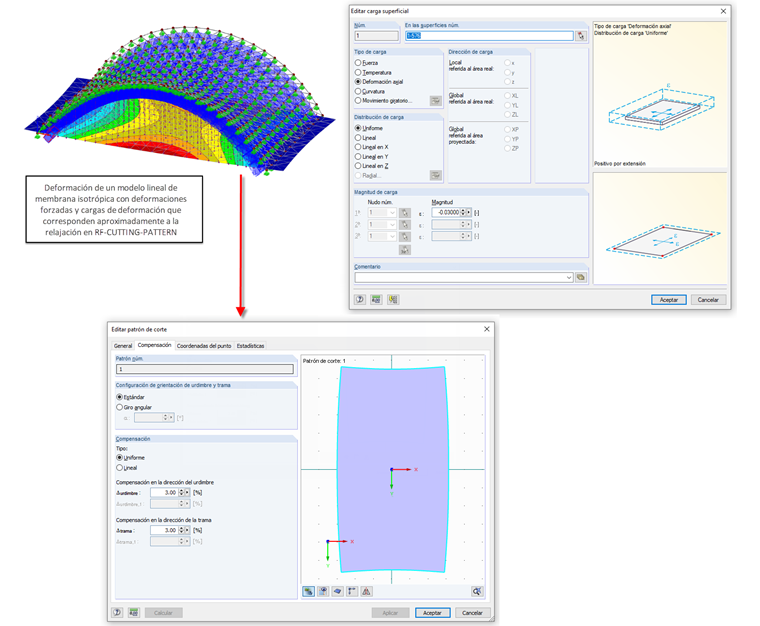

Figura 01 - Compensación

Como las expansiones de la especificación de compensación interactúan con las expansiones del aplanamiento en el algoritmo de RF-CUTTING-PATTERN, este tipo de consideración de la compensación no se puede comparar con la escala plana habitual de los recortes no compensados. La consideración del "Mecanismo de corte" con todos los términos de expansión proporciona una geometría de calidad muy alta.

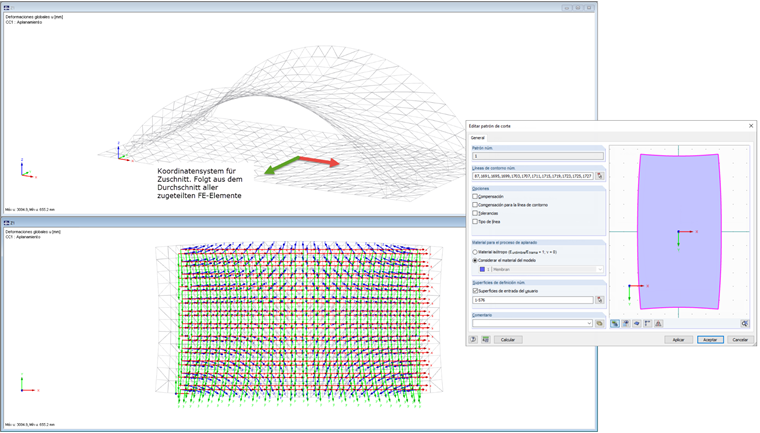

Antes del aplanamiento, el procedimiento de aplanamiento integral define un sistema de coordenadas (alabeo y dirección del hilo de trama) a partir de la orientación media de los EF y usa el sistema de coordenadas definido inicialmente para describir la expansión de la compensación y la rigidez, independientemente de la posición respectiva de los EF en la orientación del sistema de coordenadas. Por lo tanto, la comparación que se muestra en el video sólo es válida para un modelo de membrana elástica lineal isótropa.
