Odpowiedź:
Proces spłaszczania w module dodatkowym RF-CUTTING-PATTERN jest procesem iteracyjnym, w którym odpowiednie obszary szablonu cięcia zostają spłaszczone poprzez minimalizację energii odkształceń przy założeniu określonego zachowania materiału.W uproszczeniu, metoda ściska początkową geometrię w prasie przy założeniu, że naprężenia od spłaszczenia nie osiągną równowagi, przy założeniu kontaktu bez tarcia.
→ Zobacz wideo

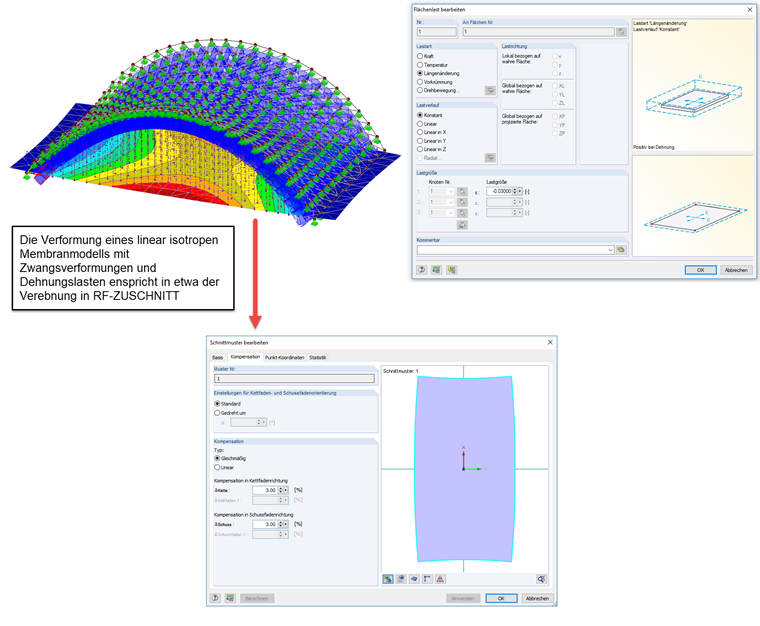

Ponieważ proces ten obejmuje całą mechanikę zakrzywionego elementu konstrukcyjnego, można dodatkowo uwzględnić kompensację bezpośrednio jako przyłożone obciążenie odkształceniowe.
Ponieważ odkształcenia ze specyfikacji kompensacji oddziałują z odkształceniami ze spłaszczenia w algorytmie RF-CUTTING-PATTERN, tego rodzaju uwzględnienia kompensacji nie można porównywać ze zwykłym, płaskim skalowaniem nieskompensowanych szablonów cięcia. Uwzględnienie pełnej „mechaniki wzorca cięcia” ze wszystkimi warunkami odkształcenia zapewnia geometrię wzorca cięcia o bardzo wysokiej jakości.

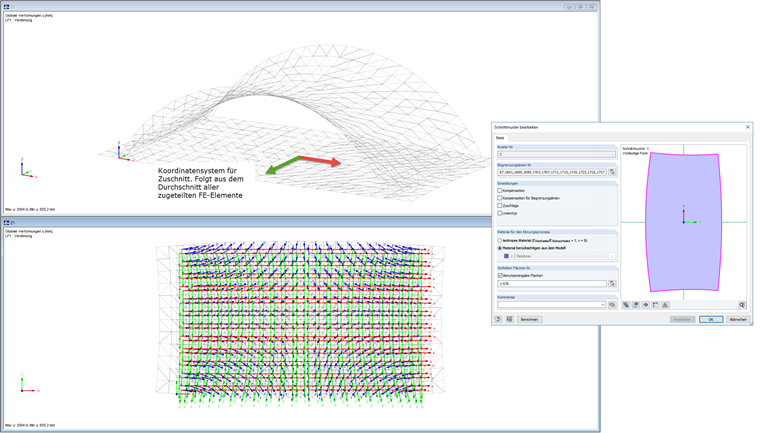

Przed spłaszczeniem całkujący określa układ współrzędnych (kierunek osnowy i wątku) na podstawie średniej orientacji elementów ES i wykorzystuje wstępnie zdefiniowany układ współrzędnych bez względu na położenie elementów ES w orientacji układu współrzędnych w celu opisania odkształcenia kompensacyjnego i sztywności. Dlatego porównanie pokazane na filmie jest ważne tylko dla izotropowego liniowo sprężystego modelu membranowego.
