回复:

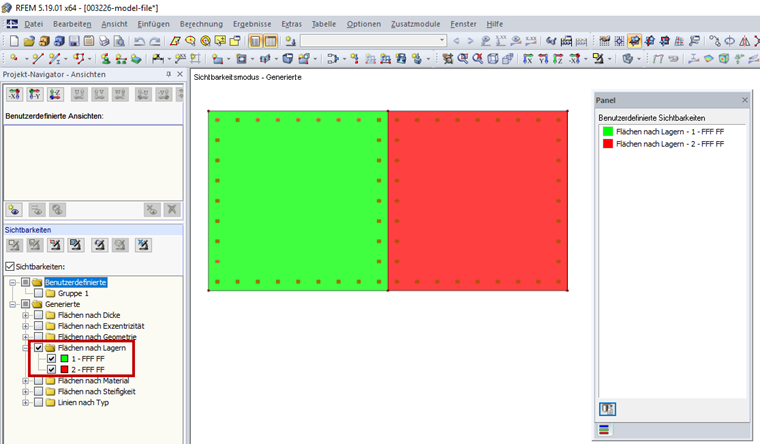

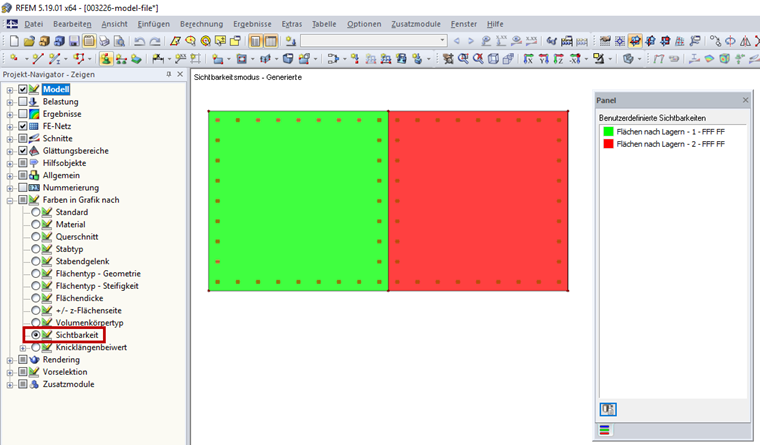

在项目导航器 -显示中,选择图形颜色根据→可见性选项(见图像01)。然后,在项目导航器中的视图中选择按支座进行面的可见性(见图02)。

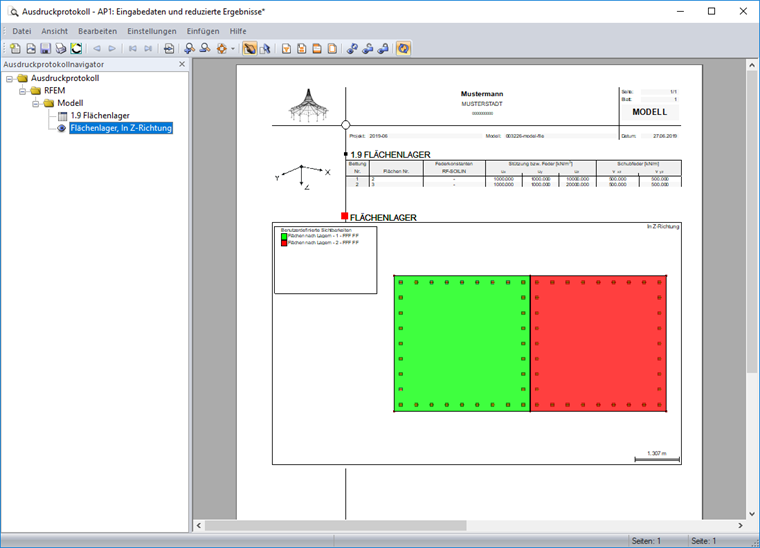

在打印报告中的面支座,包括图例(见图03),以及在支座的彩色显示。
实体应力的结果可以在有限元中显示为彩色的三维点。
RFEM 中节点自由度数目不再是全局计算参数( 3D 模型中每个网格节点 6 个自由度,在翘曲扭转分析中为 7 个自由度)。 每个节点通常被认为有不同数量的自由度,从而在计算中导致方程的数目是可变的。
这种修改可以提高计算速度,特别是对于可以显著简化结构体系的模型(例如桁架和膜结构)。
在 RFEM 中的结果导航器和表 4.0 中可以显示杆件、面和实体的扩展应变(例如重要的主应变、等效总应变等)。
例如,在进行面单元连接的塑性设计时显示主要的塑性应变。
