FAQ 003226 DE

27. Juni 2019

Sonja von Bloh Ausdruckprotokoll RFEM

Wie kann man die unterschiedlichen Flächenlager grafisch visualisieren und im Ausdruckprotokoll darstellen?

Antwort

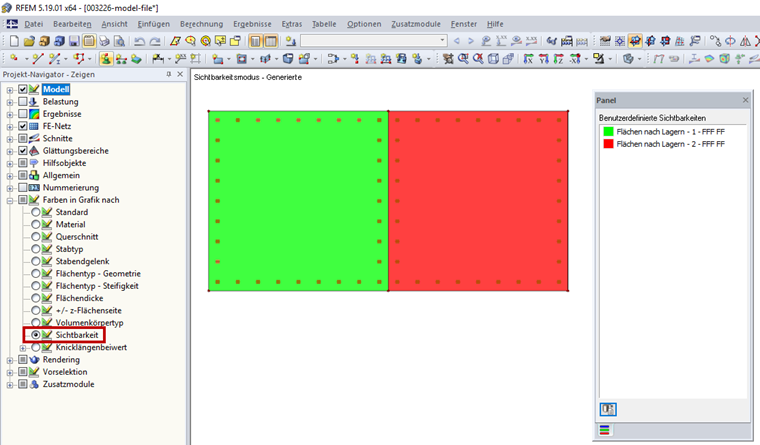

Im Projekt-Navigator - Zeigen ist die Option Farben in Grafik nach -> Sichtbarkeit auszuwählen (siehe Bild 1).

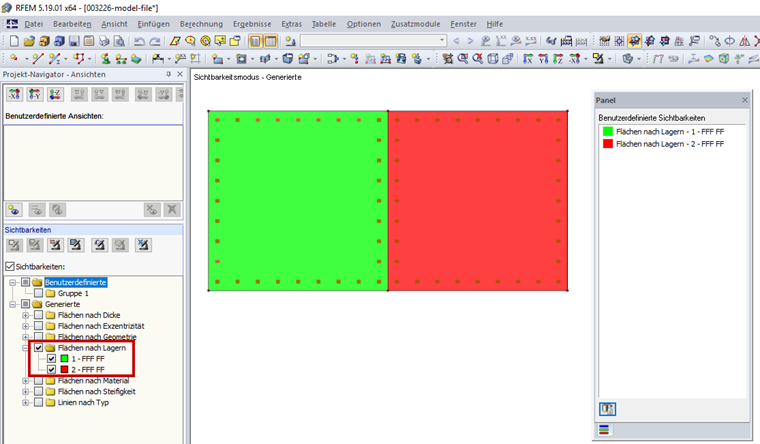

Des weiteren ist im Projekt-Navigator - Ansichten die Sichtbarkeit für Flächen nach Lagern zu setzen (siehe Bild 2).

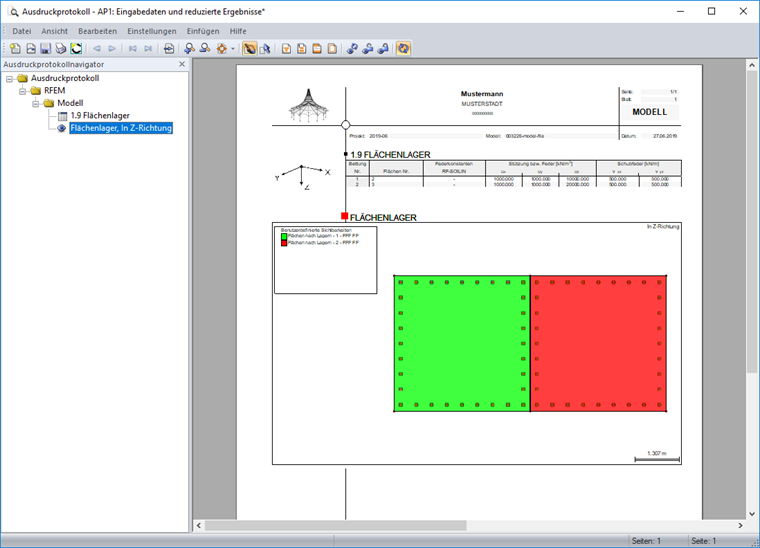

Im Ausdruckprotokoll kann dann die Tabelle mit den Flächenlagern sowie die farbliche Darstellung der Flächenlager inklusive Legende ausgegeben werden (siehe Bild 3).

Schlüsselwörter

Flächenlager Flächenbettung Rendering Farben in Grafik nach
