Visualizzazione grafica e output dei vincoli esterni delle superfici

Come posso visualizzare graficamente diversi vincoli esterni delle superfici e visualizzarli in una relazione di calcolo?

Risposta:

Nel Navigatore progetti - Visualizza, seleziona l'opzione Colori nell'area grafica secondo → Visibilità (vedi Figura 01).

Des weiteren ist im Projekt-Navigator - Ansichten die Sichtbarkeit für Flächen nach Lagern zu setzen (siehe Bild 2).

Im Ausdruckprotokoll kann dann die Tabelle mit den Flächenlagern sowie die farbliche Darstellung der Flächenlager inklusive Legende ausgegeben werden (siehe Bild 3).

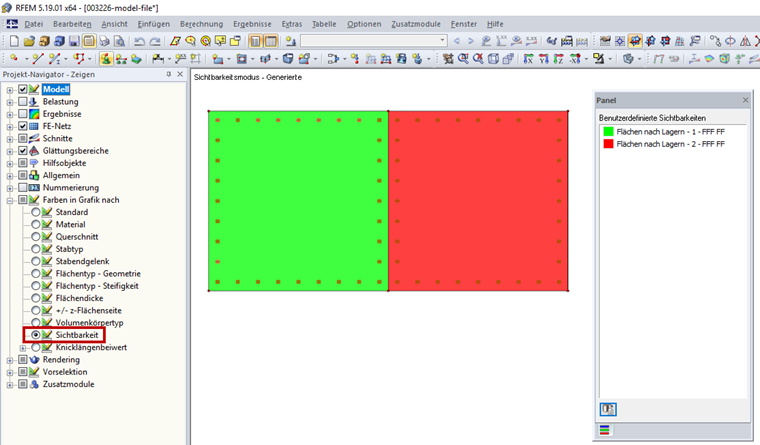

Navigatore progetti - Visualizzazione: Colori nella grafica in base alla visibilità
Navigatore progetti - Visualizzazione: Colori nella grafica in base alla visibilità

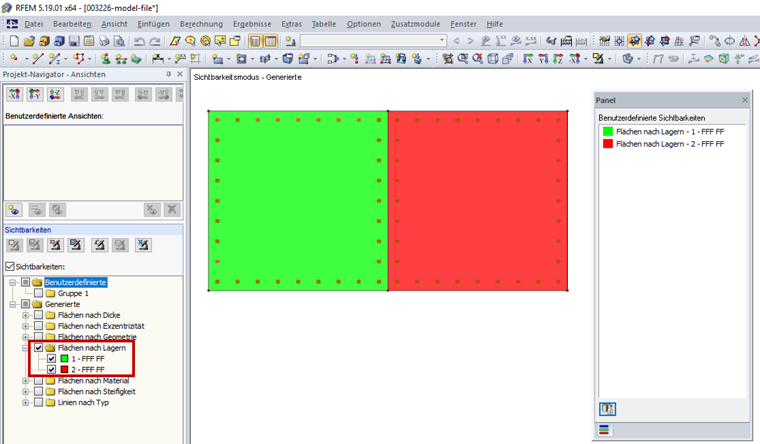

Navigatore progetti - Viste: Visibilità tramite superfici per supporti
Navigatore progetti - Viste: Visibilità tramite superfici per supporti

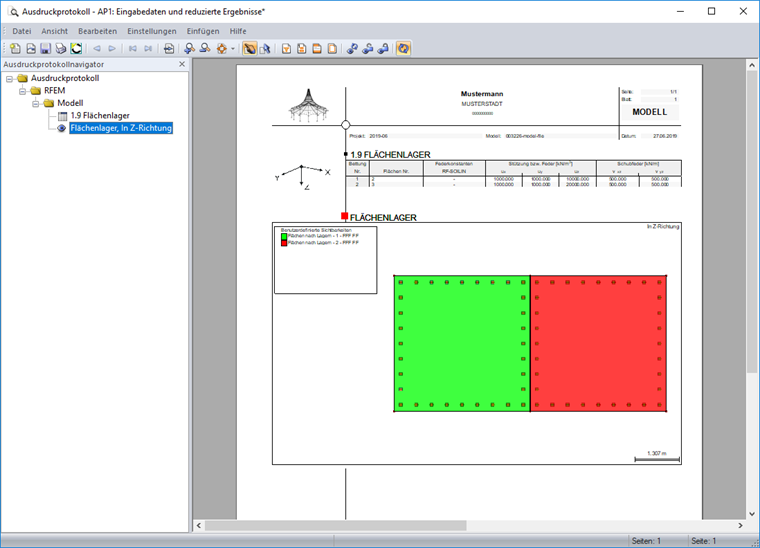

Relazione di calcolo
Relazione di calcolo
