Jak mogę graficznie wizualizować różne podpory powierzchniowe i wyświetlać je w protokole wydruku?

Odpowiedź

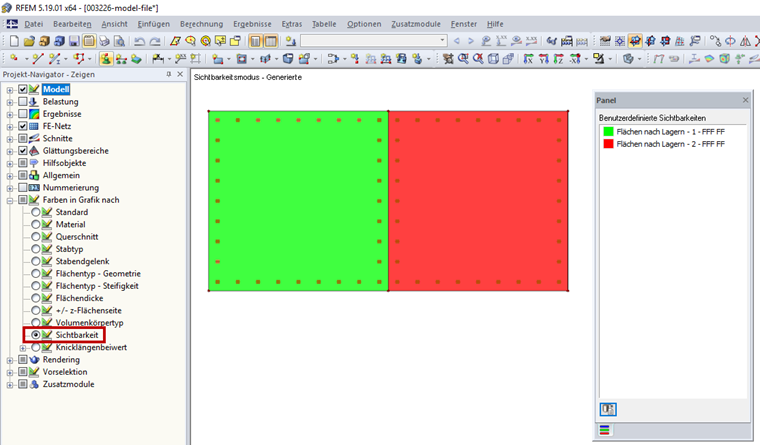

W Nawigatorze projektu - Wyświetlanie wybrać opcję Kolory w grafice zgodnie z -> Widoczność (patrz rysunek 01).

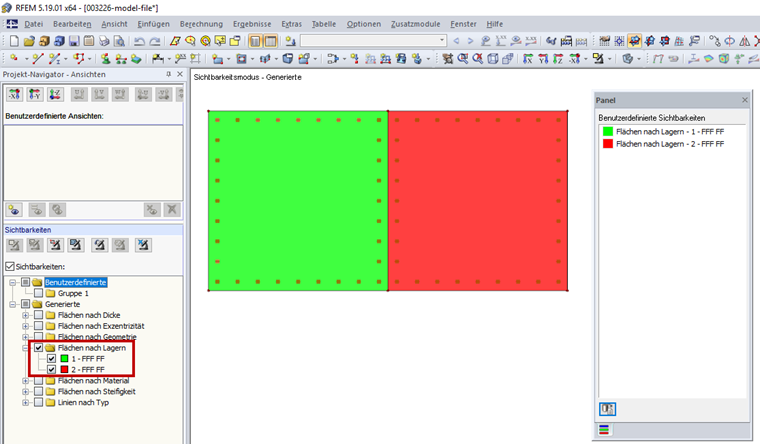

Następnie należy wybrać widoczność Powierzchni według podparcia w Nawigatorze projektu - Widoki (patrz Rysunek 02).

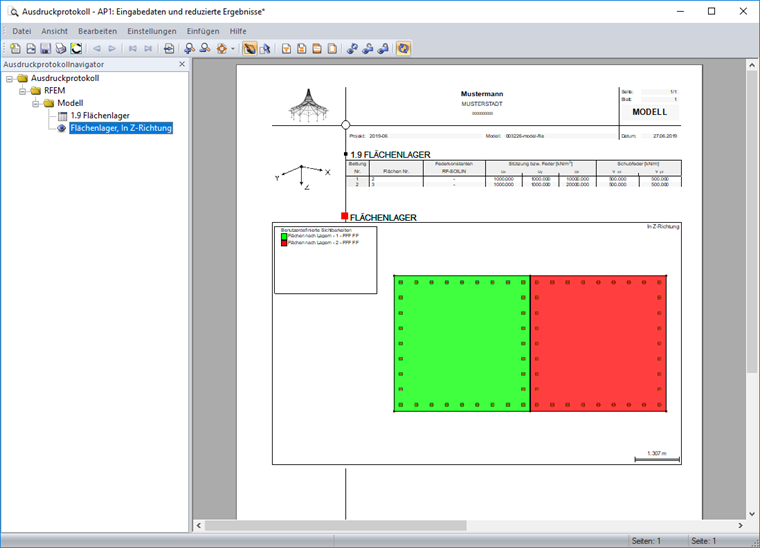

W protokole wydruku można następnie wyświetlić tabelę z podporami powierzchniowymi, a także kolorowe wyświetlanie podpór powierzchniowych wraz z legendą (patrz Rysunek 03).

Słowa kluczowe

podpora powierzchniowa Podłoże sprężyste Renderowanie Kolory w grafice wg
