为什么找形的翘曲膜面相互对接?

回答

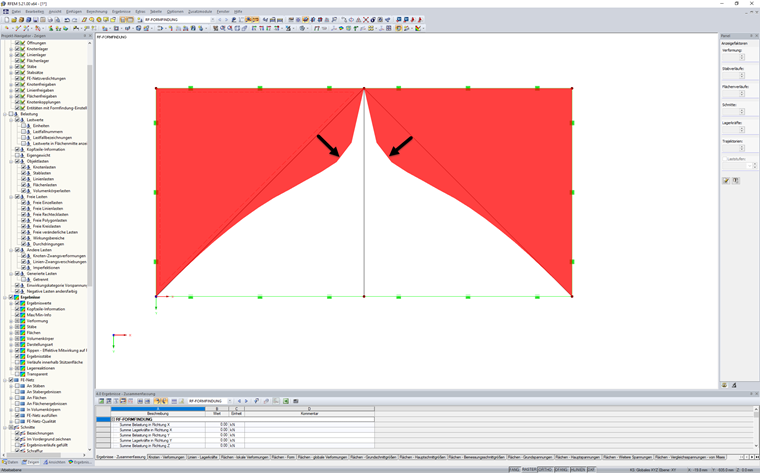

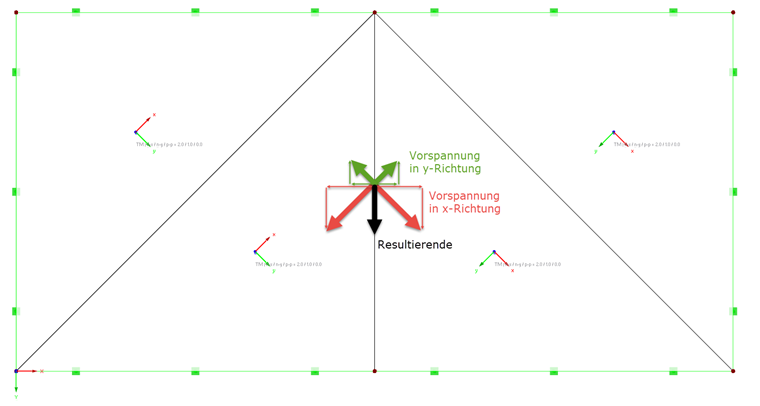

由于在两个膜之间的边界线上定义的预应力不是以相同的角度重合,因此找形使曲面彼此翘曲,因此受影响的有限元节点与边界条件不平衡。 在这种情况下,膜面的有限元节点沿着剩余的结果方向移动,直到找形过程在公差范围之内找到一个解。 由于通常只能在空间中有限元节点大位移的情况下实现该解决方案,因此分配给有限元节点的面似乎相互“游动”。

这种情况导致了不利的有限元网格布置以及单个的膜力分布。 在这种情况下,为了达到平衡,需要调整预应力,或者在极限情况下设置一个单元,以便传递由于不平衡引起的力。


关键词

翘曲 预应力 平衡 奇点
