La superficie della membrana si è deformata l'una nell'altra nel form-finding

Perché il form-finding deforma le superfici della membrana l'una nell'altra?


Risposta:

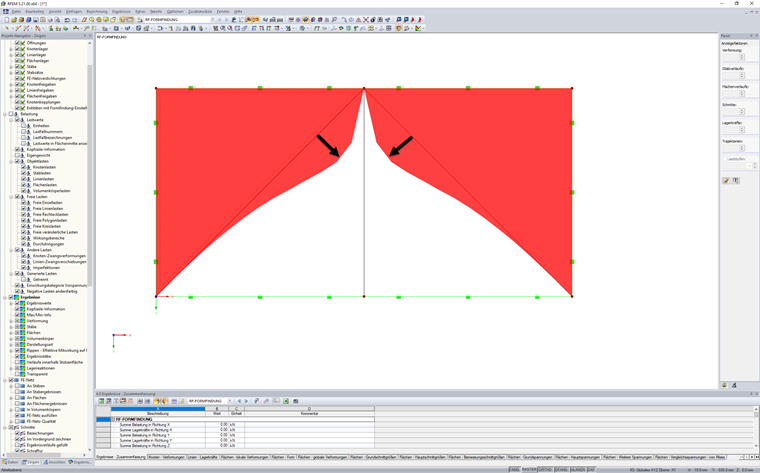

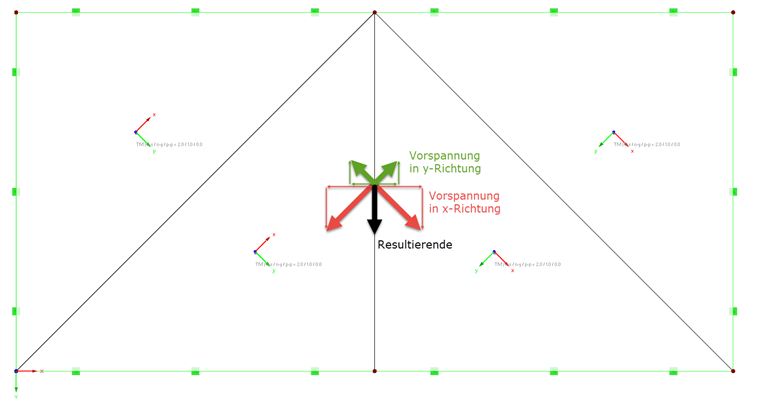

Il form-finding deforma le superfici l'una nell'altra perché la precompressione definita sulla linea di contorno tra due membrane non coincide con lo stesso angolo, quindi i nodi EF interessati non sono in equilibrio con le condizioni al contorno. Hier bewegen sich die FE-Knoten der Membranflächen in Richtung der verbleibenden Resultierenden, bis der Formfindungsprozess innerhalb der Toleranzschranke eine Lösung findet. Da diese Lösung meist nur mit einer großen Verschiebung der FE-Knoten im Raum erreichbar ist, scheinen die zu den FE-Knoten zugeordneten Flächen ineinander zu "schwimmen".

Dieses Verhalten führt zu einer ungünstigen FE-Netzanordnung in Verbindung mit einer singulären Membrankraftverteilung. In diesem Fall ist die Vorspannung zur Erreichung eines Gleichgewichts anzupassen oder an der Grenzsituation ein Element zur Übernahme Kräfte aus dem Ungleichgewicht anzuordnen.


Autore

Il Sig. Niemeier è responsabile dello sviluppo di RFEM, RSTAB, RWIND Simulation e nel settore delle strutture a membrana. È anche responsabile del controllo qualità e dell'assistenza clienti.
