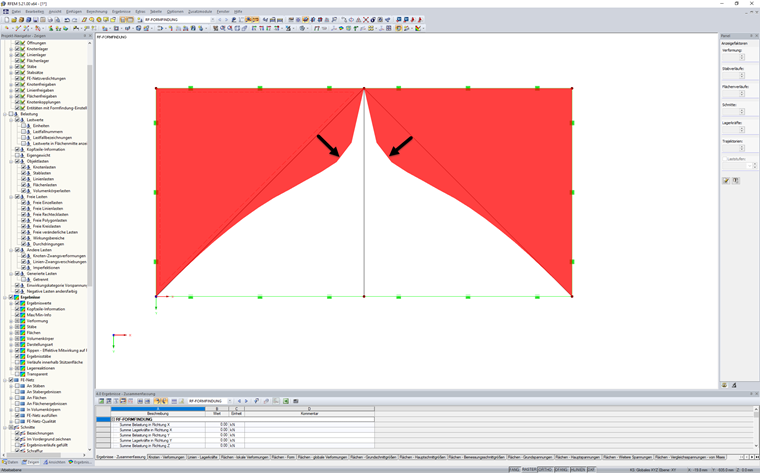

Powierzchnia membrany zwichrowana względem siebie podczas form-finding

Dlaczego funkcja znajdowania kształtu powoduje wzajemne oddziaływanie membran?


Odpowiedź:

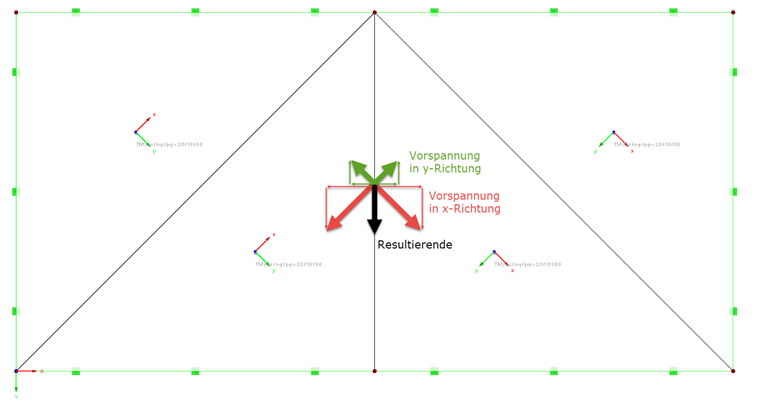

Znajdowanie kształtu powoduje skręcanie się powierzchni jedna w drugiej, ponieważ zdefiniowane naprężenie wstępne na linii granicznej między dwiema membranami nie pokrywa się pod tym samym kątem, a zatem węzły, na które wpływa ten element skończony, nie są w równowadze z warunkami brzegowymi. Hier bewegen sich die FE-Knoten der Membranflächen in Richtung der verbleibenden Resultierenden, bis der Formfindungsprozess innerhalb der Toleranzschranke eine Lösung findet. Da diese Lösung meist nur mit einer großen Verschiebung der FE-Knoten im Raum erreichbar ist, scheinen die zu den FE-Knoten zugeordneten Flächen ineinander zu "schwimmen".

Dieses Verhalten führt zu einer ungünstigen FE-Netzanordnung in Verbindung mit einer singulären Membrankraftverteilung. In diesem Fall ist die Vorspannung zur Erreichung eines Gleichgewichts anzupassen oder an der Grenzsituation ein Element zur Übernahme Kräfte aus dem Ungleichgewicht anzuordnen.


Autor

Pan Niemeier jest odpowiedzialny za rozwój programów RFEM, RSTAB, RWIND Simulation oraz w dziedzinie konstrukcji membranowych. Jest również odpowiedzialny za zapewnienie jakości i wsparcie klienta.
