FAQ 003535 ZH

2019年08月29日

Walter Fröhlich 打印报告 RFEM RSTAB

对于结构分析的说明,使用Microsoft Word。
为此我在RSTAB或RFEM中选择“打印图形”→“保存到剪贴板”,然后使用“CTRL + V”将图形导入到Word中。
经过一些成功插入图片之后再也没有了。
这是为什么我们应该避免的?

回答

此问题不是由RSTAB或RFEM引起的,而是由Word的剪贴板容量引起的。
将图形打印到剪贴板时,最大分辨率为4000 x 4000像素。 最大图像尺寸(即高度或宽度)是控制的,较小的边尺寸是按比例缩小的。
这样,如果有一个近似正方形的图形以最大分辨率保存,则结果是文件大小为4000 * 4000 * 3 = 48,000,000字节= 48 MB。

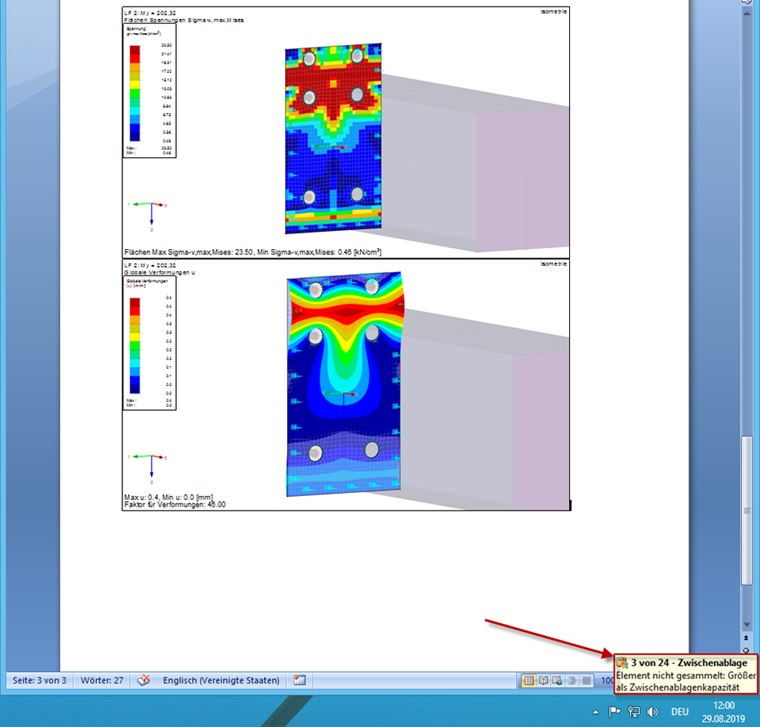

剪贴板中的Word通常会“记住”最多24个元素。
可以快速到达Word的剪贴板容量,不再记录其他图片。
为了能够在Word中插入更多图形,应该停止并重新启动。



关键词

剪贴板 剪贴板容量 图形 CTRL + V 微软 单词 分辨率 打印图形
