FAQ 003535 FR

29 août 2019

Walter Fröhlich Rapport d'impression RFEM RSTAB

J'utilise Microsoft Word pour la documentation de mes analyses de structures.
J'utilise l'option «Imprimer le graphique» → «Enregistrer dans le Presse-papiers» dans RSTAB ou RFEM et j'importe les graphiques dans Word à l'aide de «CTRL + V».
Cependant, après quelques images insérées avec succès, plus rien ne se passe.
Pourquoi et comment puis-je éviter cela?

Réponse

Ce problème n'est pas causé par RSTAB ou RFEM, mais par la capacité de Word dans le presse-papiers.
Lorsque vous imprimez les graphiques dans le Presse-papiers, une résolution maximale de 4 000 x 4 000 pixels est possible. La taille d'image maximale (c'est-à-dire la hauteur ou la largeur) est déterminante et la dimension latérale la plus petite est réduite.
Ainsi, si un graphique presque carré doit être enregistré avec la résolution maximale, le résultat est une taille de fichier de 4000 * 4000 * 3 = 48 000 000 octets = 48 Mo.

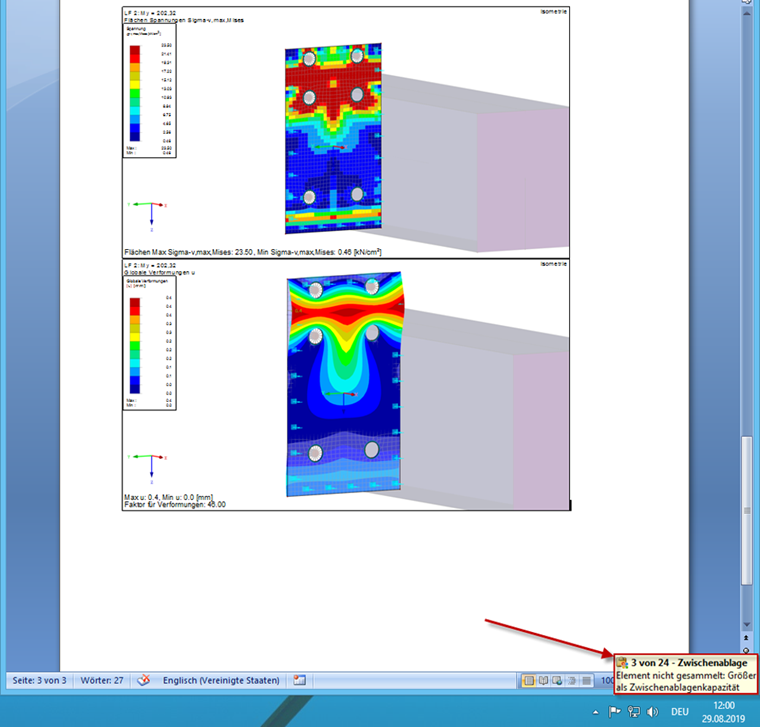

Word «mémorise» jusqu'à 24 éléments dans le presse-papiers.
Ainsi, la taille du Presse-papiers de Word peut être rapidement atteinte et les autres images ne sont plus enregistrées.
Pour pouvoir insérer d'autres graphiques dans Word, vous devez l'arrêter et le redémarrer.



Mots-clés

Presse-papiers Capacité du Presse-papiers Graph. Figure CTRL + V Microsoft Word Résolution Imprimer le graphique
