FAQ 003535 DE

29. August 2019

Walter Fröhlich Ausdruckprotokoll RFEM RSTAB

Für die Dokumentation meiner statischen Berechnung nutze ich Microsoft Word.
Dabei verwende ich in RSTAB bzw. RFEM die Option "Grafik drucken" → "In Zwischenablage ablegen" und füge die Grafiken mittels "STRG+V" in Word ein.
Nach einigen erfolgreich eingefügten Bildern geschieht jedoch nichts mehr.
Was ist die Ursache dafür und wie kann ich dies umgehen?

Antwort

Diese Problematik wird nicht durch RSTAB bzw. RFEM, sondern durch die Zwischenablagekapazität von Word verursacht.
Beim Druck der Grafiken in die Zwischenablage ist eine maximale Auflösung von 4000 x 4000 Pixel möglich. Dabei ist die maximale Bildabmessung (also Höhe oder Breite) maßgebend und die geringere Seitenabmessung wird herunter skaliert.
Liegt also eine nahezu quadratische Grafik vor, die dann mit der maximalen Auflösung gespeichert werden soll, so ergibt sich eine Dateigröße von 4000 * 4000 * 3 = 48.000.000 Byte = 48 MB.

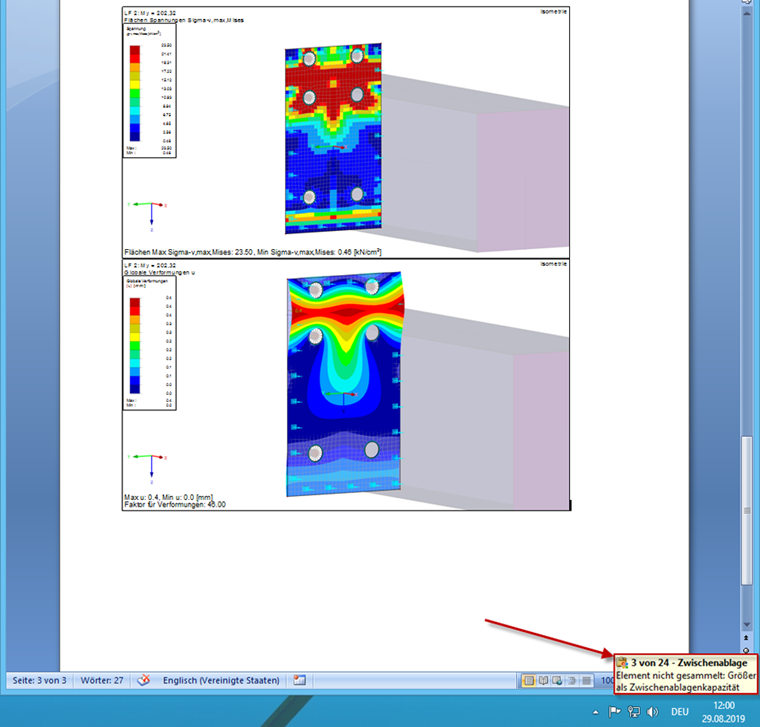

In der Regel "merkt" sich Word bis zu 24 Elementen in der Zwischenablage.
Damit kann die Zwischenablagekapazität von Word schnell erreicht werden und die weiteren Bilder werden nicht mehr aufgenommen.
Um nun weitere Grafiken in Word einfügen zu können, sollte es beendet und neu gestartet werden.
