问题

当将单层楼板的部分计算与建筑物的整体计算进行比较时,会发现局部变形有很大不同。 这怎么可能?


回复:

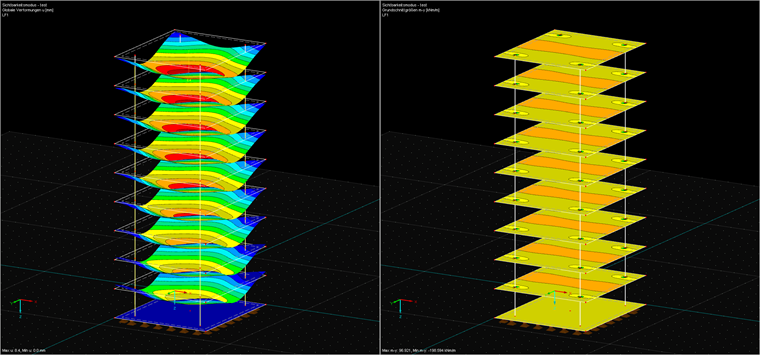

首先,面的局部变形均参照未变形的结构体系。 因此,在多层建筑的情况下,顶层的变形还包括下部楼层的变形,如左图 01 所示。

右侧的图像 01 显示了相应的弯矩 m‑y。 楼板的设置与此简单模型的预期相同。 在这种情况下,对各个楼层进行局部计算不是问题,因为相对变形对于每个楼层来说似乎是相同的。

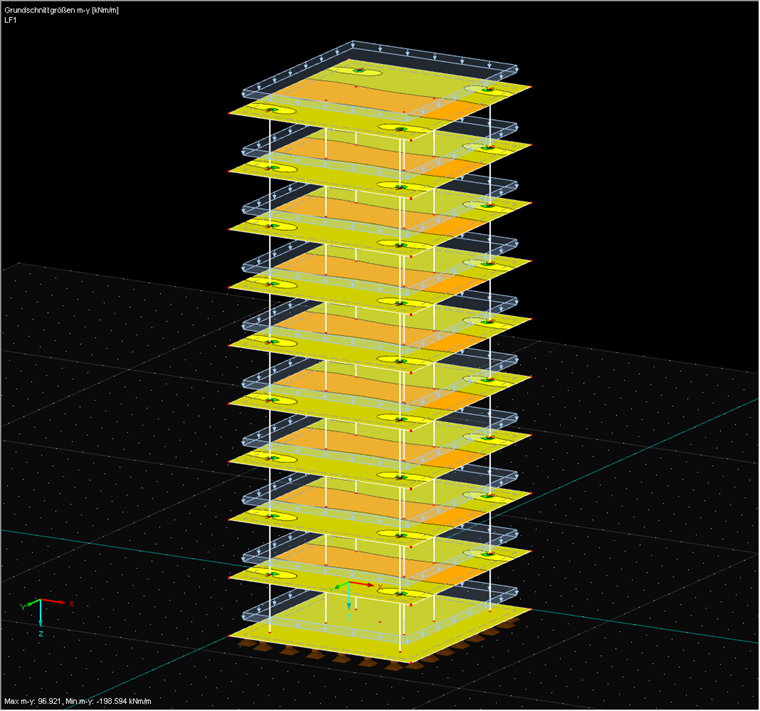

然而,如果支承构件受到不同的荷载,或者一层楼内支承构件的刚度不同,就会出现问题。 图 02 显示了这种结构体系的弯矩 m-y。 很明显,分布显示出最大的差异,特别是在底层和顶层之间。 在这种特殊情况下,除了角柱外,还设置了刚度较小的内部柱。 因此,与角柱相比,在中间每增加一层楼板,其相对变形的增加程度就更大。

实际上,这种结构是不可能存在的,因为楼板是一个接一个地建造的,因此一层楼之间的变形(例如自重引起的)会得到补偿。 因此,这是一个特殊的施工阶段问题。 因此,问题是例如这些效应是否可以忽略不计,或者是否必须使用附加模块 RF‑STAGES 对结果进行分析。
