Podczas porównywania obliczeń częściowych pojedynczej kondygnacji z obliczeniami całkowitymi budynku występują bardzo różne lokalne odkształcenia. Dlaczego?

Odpowiedź

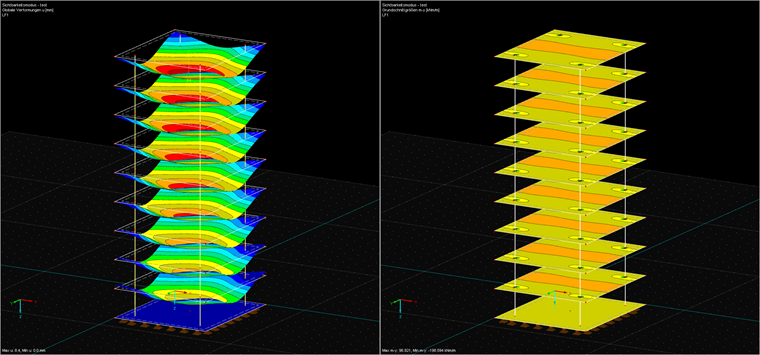

Po pierwsze, należy pamiętać, że lokalne odkształcenia powierzchni odnoszą się zawsze do nieodkształconego układu konstrukcyjnego. Z tego względu w przypadku budynku wielopiętrowego odkształcenia górnej kondygnacji uwzględniają również odkształcenia dolnych pięter, jak pokazano na rysunku 01 po lewej stronie.

Rysunek 01 po prawej stronie pokazuje odpowiedni moment zginający m-y. Podobnie jak w przypadku tego prostego modelu, podłoga jest identyczna. W takim przypadku częściowe obliczenia poszczególnych pięter nie stanowią problemu, ponieważ względne odkształcenie wydaje się być takie samo dla każdej podłogi.

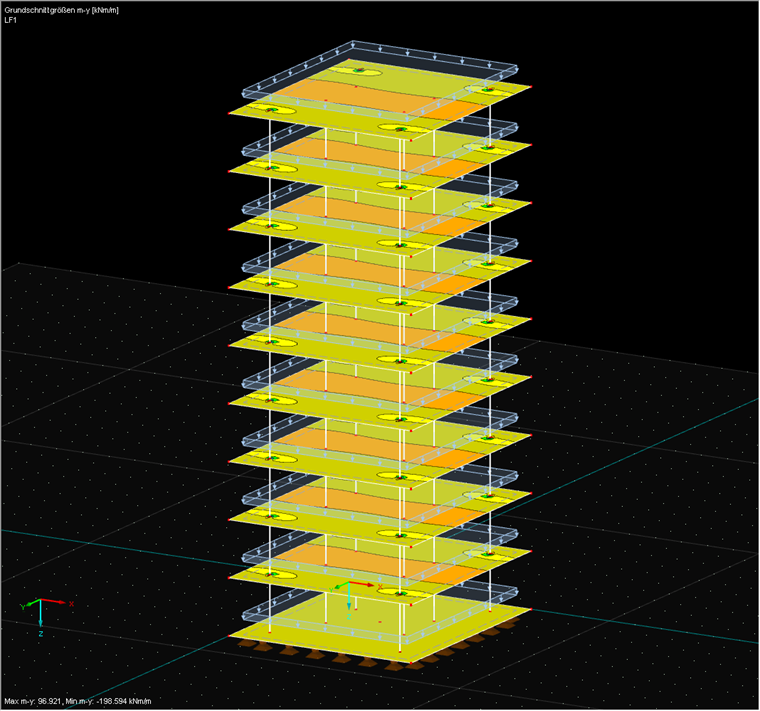

Problemem staje się jednak sytuacja, gdy elementy podporowe zostaną poddane działaniu różnych obciążeń lub w obrębie jednej podłogi wystąpi inna sztywność elementów podporowych. Rysunek 02 przedstawia moment zginający m-y takiego układu konstrukcyjnego. Oczywiste jest, że rozkład wykazuje największe różnice, szczególnie między dolnym a najwyższym piętrem. W tym konkretnym przypadku oprócz słupów narożnych wprowadzono słupy wewnętrzne o mniej sztywnym przekroju. Z tego względu względne odkształcenie zwiększa się bardziej wraz z każdą dodatkową podłogą w środku niż w słupach narożnych.

W rzeczywistości konstrukcja ta nie może istnieć w ten sposób, ponieważ stropy są wytwarzane jeden po drugim, a zatem odkształcenia (na przykład w wyniku ciężaru własnego) są kompensowane z jednego piętra na drugi. Jest to zatem specyficzny problem na etapie budowy. Dlatego należy zadać sobie pytanie, czy efekty można pominąć lub czy konieczne jest ich przeanalizowanie, na przykład za pomocą modułu dodatkowego RF-STAGES.


Słowa kluczowe

odkształcenie Budownictwo kondygnacja Wielopiętrowy Lokalne odkształcenie Odkształcenie globalne Względne odkształcenie
